Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: E-link
Πιστοποίηση: CE,FCC,RoHs
Αριθμό μοντέλου: Επικαιροποιημένα συστήματα
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1Pairs
Τιμή: negotiate
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής μετατροπέων ινών SDI
Χρόνος παράδοσης: 3-6 εργάσιμες ημέρες
Όροι πληρωμής: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Δυνατότητα προσφοράς: 5000 ζευγάρια το μήνα
Σύνδεσμος ινών: |
FC/UPC (SC, LC, ST προαιρετικά) |
Απώλεια αντανάκλασης:: |
> 15db |
Ισορροπία:: |
0-150m @3Gb/s |
Συνδετήρας:: |
BNC |
Απόσταση μετάδοσης:: |
20 χλμ. (Αλλες αποστάσεις Προαιρετικές) |
Θερμοκρασία λειτουργίας:: |
-10℃~+55℃ |
Εισαγωγή δύναμης:: |
1A@12VDC |
Σύνδεσμος ινών: |
FC/UPC (SC, LC, ST προαιρετικά) |
Απώλεια αντανάκλασης:: |
> 15db |
Ισορροπία:: |
0-150m @3Gb/s |
Συνδετήρας:: |
BNC |
Απόσταση μετάδοσης:: |
20 χλμ. (Αλλες αποστάσεις Προαιρετικές) |
Θερμοκρασία λειτουργίας:: |
-10℃~+55℃ |
Εισαγωγή δύναμης:: |
1A@12VDC |

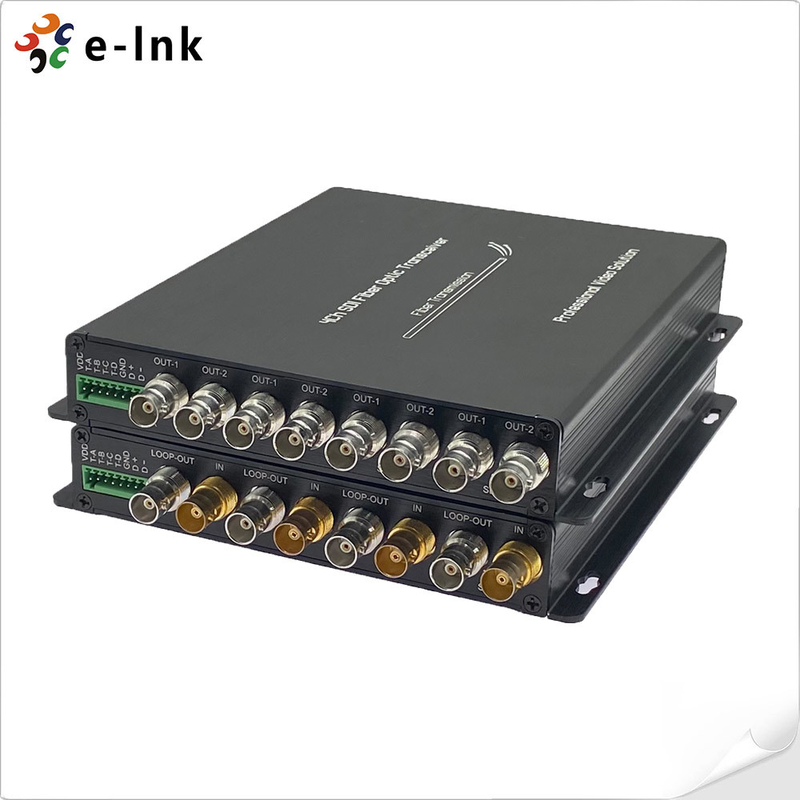

Μετατροπέας ινών 3G-SDI με έξοδο 4 καναλιών with RS485 & Αριθμός
4 κανάλια 3G-SDIΜετατροπέας ινώνΠλεονεκτήματα
4 κανάλια 3G/HD-SDI μετάδοσης βίντεο μέσω οπτικής ινών
∆ Αυτοματοποιημένη εξίσωση καλωδίων για την εξασφάλιση της ακεραιότητας του σήματος
∆ Αυτοματοποιημένη ανασυγκρότηση 270Mbit/s - 1,48Gbit/s-3Gbit/s
️ Απευθείας συμβατή με συστήματα κάμερας 3G/HD-SDI και υποστήριξη 4Ch Loop
Διάρκεια μετάδοσης έως 20 χλμ. (άλλες αποστάσεις προαιρετικές)
∆ΕΥΤΕΡΕΙ 4Ch Tally
¢ Πλήρης ψηφιακή μετάδοση χωρίς συμπίεση σε επίπεδο εκπομπής·
Υποστήριξη 1Ch προς τα πίσω RS485 και 4Ch Tally.
Διάστημα θερμοκρασίας εργασίας (-10°C~+55°C)
Σύνοψη
Η σειρά LNK-3GSDI-4V1DT υποστηρίζει 4-κανάλι HD/3G-SDI πρότυπο σήμα βίντεο υψηλής ευκρίνειας και
RS485 και Tally σήμα που μεταδίδεται μέσω ενός ενιαίου καλωδίου οπτικής ινών. E-link 3G-SDI Video over Fiber
Οι μετατροπείς περιλαμβάνουν έναν πομπό και έναν δέκτη για σήμα 1080P 3G-SDI.
Οι μετατροπείς μπορούν να μεταδώσουν σήμα βίντεο 4-Ch 3G-SDI μέσω μιας ενιαίας οπτικής ινών και υποστηρίζουν Loop
Η ποιότητα του βίντεο είναι μη συμπιεσμένη.
χρησιμοποιείται ευρέως στον τομέα της ραδιοτηλεόρασης.
Εφαρμογή
Τεχνικοί δείκτες
| Εισαγωγή SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI και Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s 3Gbit/s | |
| Αριθμός εισόδου: 4 | |
| Απώλεια αντανάκλασης: >15DB | |
| Ισορροπία: 0-150m @ 3Gb/s | |
| Συνδετήρας: BNC | |
| Οπτική | Κανάλι: 1 |
| Τύπος: μονότροπος | |
| Απόσταση μετάδοσης: 20km (Άλλη απόσταση προαιρετική) | |
| Απώλεια αντανάκλασης: > 15dB | |
| Διακοπή: < 0,2 IU | |
| Συνδέτης: FC/UPC (SC, LC, ST προαιρετικά) | |
| Έκδοση SDI | Αριθμός εξόδου:4 |
| Επίπεδο σήματος: 800mV ονομαστικό | |
| Χρόνος άνοδος/άπτωσης: ένδειξη 200ps | |
| Υπερβολική συχνότητα: < 10% πλάτος | |
| Απώλεια αντανάκλασης: > 15dB | |
| Διακοπή: < 0,2 IU | |
| Συνδέτης: 75Ω BNC | |
| Πληροφορίες | 1Ch RS-485 (πλήρη/μισό διπλό) και υποστήριξη NRZ, RZI και Manchester |
| Μέγιστο 57600bps για RS485 | |
| Σύνδεσμος: Τεχνικός τερματικός τερματικός σταθμός με βίδες | |
| 4Ch Συνολικά: Α, Β, Γ, Δ | |
| Δυναμική και περιβαλλοντική ένδειξη | Θερμοκρασία λειτουργίας: -10°C+55°C |
| Εισαγωγή ισχύος: 1A@12VDC | |
| EMI/RFI: πληροί το πρότυπο EMC της ΕΕ FCC μέρος 15 κλάση Α | |
| Μέσος χρόνος χωρίς προβλήματα: >100000 ώρες | |
| Υποστηρίζει το SDI video format |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080p23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Πληροφορίες παραγγελίας
| Επικαιροποιημένα συστήματα | 4-Ch HD-SDI βίντεο με έξοδο Loop + 1Ch προς τα πίσω RS485 + 4Ch Tally, SM 20km, FC, συμπεριλαμβανομένου 1 πομπού και 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI βίντεο με έξοδο Loop + αναδρομική RS485 + 4Ch Tally, SM 20km, FC, συμπεριλαμβανομένου 1 πομπού και 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
