Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: E-link
Πιστοποίηση: ISO9001 / CE / RoHS / FCC
Αριθμό μοντέλου: Lnk-m3g-1V σειρά
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1Pair
Τιμή: Negotiate
Συσκευασία λεπτομέρειες: Τυπική συσκευασία από χαρτόνι SDI Fiber EXtender
Χρόνος παράδοσης: 1-3 εργάσιμες ημέρες
Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union, MoneyGram, PayPal
Δυνατότητα προσφοράς: 1000000 τεμάχια/μήνα
Διεπαφή ινών: |
Μονοκατευθυντικό LC |
Τηλεοπτική διεπαφή: |
BNC |
Δύναμη: |
Συνεχές ρεύμα 5~25V |
Κουκούπι: |
Αλουμινένια θήκη |
Θερμοκρασία λειτουργίας: |
-20℃~+70℃ |
Μέγεθος (Wxdxh): |
80 X 40 X 20 (χιλ.) |
Διεπαφή ινών: |
Μονοκατευθυντικό LC |
Τηλεοπτική διεπαφή: |
BNC |
Δύναμη: |
Συνεχές ρεύμα 5~25V |
Κουκούπι: |
Αλουμινένια θήκη |
Θερμοκρασία λειτουργίας: |
-20℃~+70℃ |
Μέγεθος (Wxdxh): |
80 X 40 X 20 (χιλ.) |

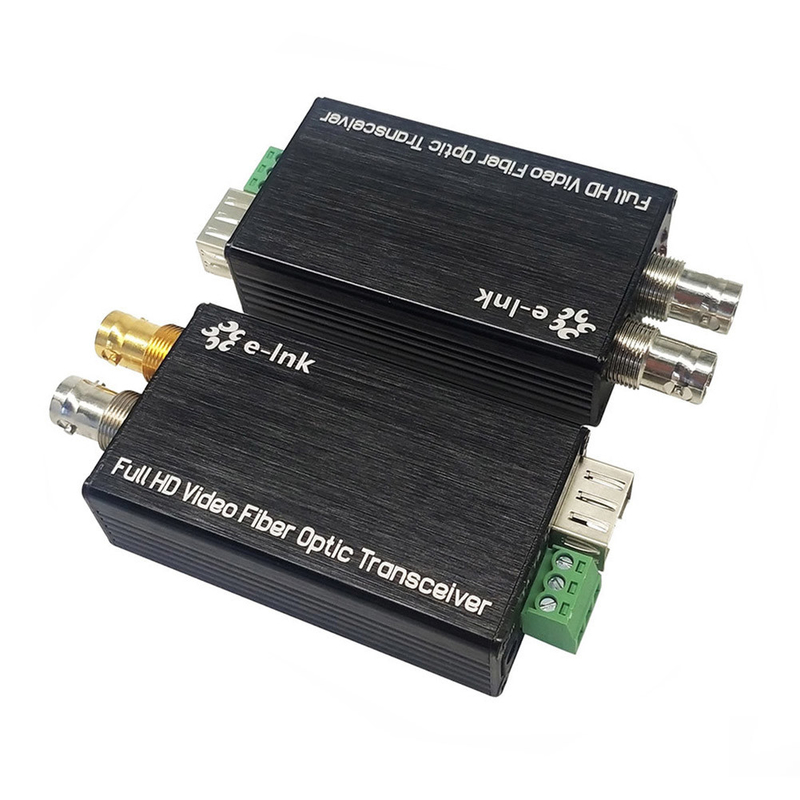

Μίνι-τύπος 3G-SDI σε μετατροπέα ινών με Tally ή Reverse RS485
Δυνατότητα μεταφοράς σε μεγάλη απόσταση έως 80 km
Επεκτάτης ινών SDIΠλεονεκτήματα
Κάθε κανάλι περιλαμβάνει 8 κανάλια ήχου ενσωματωμένο.
∆ Αυτοματοποιημένη εξισορρόπηση καλωδίων, που χρησιμοποιείται για όλες τις ταχύτητες κάτω των 3,2 Gb/s (Belden 1694A) ·
∆ Αυτοματοποιημένη ανασυγκρότηση 270Mbit/s - 1,48Gbit/s - 3Gbit/s
∆ Αμεση συμβατότητα με συστήματα κάμερας HD-SDI
Δυνατότητα μετάδοσης σε μεγάλες αποστάσεις έως 80 χλμ.
∆ ∆ ∆ ∆ ∆
- Διαχειρίζεται όλα τα παθολογικά πρότυπα, πλήρως ψηφιακή μετάδοση χωρίς συμπίεση.
Δείκτης κατάστασης LED για την παρακολούθηση των συνθηκών εργασίας
∆υστυχώς, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για την επίτευξη των στόχων της.
Διάταξη 1C001.a. δεν ισχύει για τα συστήματα που αναφέρονται στο σημείο 1C001.a.
- ευρύτατο εύρος θερμοκρασιών βιομηχανικού επιπέδου (-20°C~+70°C), προσαρμόσιμο σε διάφορα περιβάλλοντα
Σύνοψη
Η σειρά LNK-M3G-1V Mini-type 3G/HD-SDI μετατροπέας ινών υποστηρίζει 1 κανάλι 3G/HD-SDI βίντεο
(ήχος ενσωματωμένο) & Tally ή αντίστροφο σήμα RS485 που μεταδίδεται μέσω καλωδίου οπτικών ινών και οθόνης
το σήμα τοπικά μέσω μιας εξόδου βρόχου 3G/HD-SDI. E-link 3G/HD-SDI Video over Fiber Converters
περιλαμβάνει έναν πομπό και έναν δέκτη για σήμα 1080P 3G/HD-SDI.
Τεχνικοί δείκτες
| Διεπαφή οπτικών ινών | |
| Διασύνδεση ινών | Simplex LC |
| Απόσταση μετάδοσης | 550μ-20χλμ. |
| Διάστημα κύματος | 1310nm/1550nm |
| Βίντεο | |
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Τεχνική εικόνα | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) | < 1% |
| Υποστήριξη μορφότυπου SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) | |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) | |
| Πληροφορίες | |
| Φυσική διεπαφή | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων | Μετρητής ή αντίστροφος RS485 |
| Υποστήριξη συχνότητας/τιμής |
Μέγιστο 115200bps για RS422 Μέγιστο 57600bps για RS485 |
| ΒΑ | < 10 ̇9 |
| Ηλεκτρική | |
| Διορθωτής ισχύος | Συνεχή ισχύς 5 ~ 25V |
| Κατανάλωση ενέργειας | < 5W |
| Δείκτης LED | |
| ΔΕΠ | Βίντεο SDI |
| Α/Τ | Ηλεκτρική τροφοδοσία |
| Μηχανικές | |
| Μέγεθος (LxWxH) | 80 x 40 x 20 mm |
| Βάρος | 1 kg/ζάμι |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές τοποθέτησης | Δισκολόπι |
| Περιβαλλοντική | |
| Θερμοκρασία λειτουργίας | -20°C+70°C |
| Θέρμανση αποθήκευσης | -40°C+80°C |
| Εργασιακή υγρασία | 0~95% |
| ΜΤΠΔ | ≥100000 ώρες |
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| LNK-M3G-1V1T-MM | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με Tally και loop out, MMF, LC Fiber Connector 500 μέτρα, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζευγάρια |
| LNK-M3G-1V1D-MM | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με αντίστροφο RS485 και βρόχο, MMF, LC Fiber Connector 500 μέτρα, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζευγάρια |
| LNK-M3G-1V1T-20 | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με Tally και loop out, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-M3G-1V1D-20 | Μίνι-τύπος 3G-SDI σε μετατροπέα ινών με αντίστροφο RS485 και βρόχο, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-M3G-1V1T-40 | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με Tally και loop out, SMF, LC Fiber Connector 40KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-M3G-1V1D-40 | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με αντίστροφο RS485 και βρόχο, SMF, LC Fiber Connector 40KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
