Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: E-link
Πιστοποίηση: CE,FCC,RoHs
Αριθμό μοντέλου: Lnk-m3g-1v1d-20
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1Pairs
Τιμή: negotiate
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής μετατροπέων ινών SDI
Χρόνος παράδοσης: 3-6 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 10000pairs/day
Τύπος στοιχείων: |
Επιστροφή RS485 (προαιρετική) |
Θερμοκρασία λειτουργίας: |
-40℃~85℃ |
Θέρμανση αποθήκευσης: |
-40°C ∼80°C |
Κατανάλωση ενέργειας: |
2 W (μέγιστο) |
Δύναμη: |
5-15 VDC |
Διάταξη οπτικής μετάδοσης: |
270MHz12GHz |
Μέγεθος (LxWxH): |
80 X 40 X 20 (χιλ.) |
Τύπος στοιχείων: |
Επιστροφή RS485 (προαιρετική) |
Θερμοκρασία λειτουργίας: |
-40℃~85℃ |
Θέρμανση αποθήκευσης: |
-40°C ∼80°C |
Κατανάλωση ενέργειας: |
2 W (μέγιστο) |
Δύναμη: |
5-15 VDC |
Διάταξη οπτικής μετάδοσης: |
270MHz12GHz |
Μέγεθος (LxWxH): |
80 X 40 X 20 (χιλ.) |
εξαιρετικά ευρύ εύρος θερμοκρασιών βιομηχανικού επιπέδου (-20 °C~+70 °C), προσαρμόσιμο σε διάφορα περιβάλλοντα·
Σύνοψη

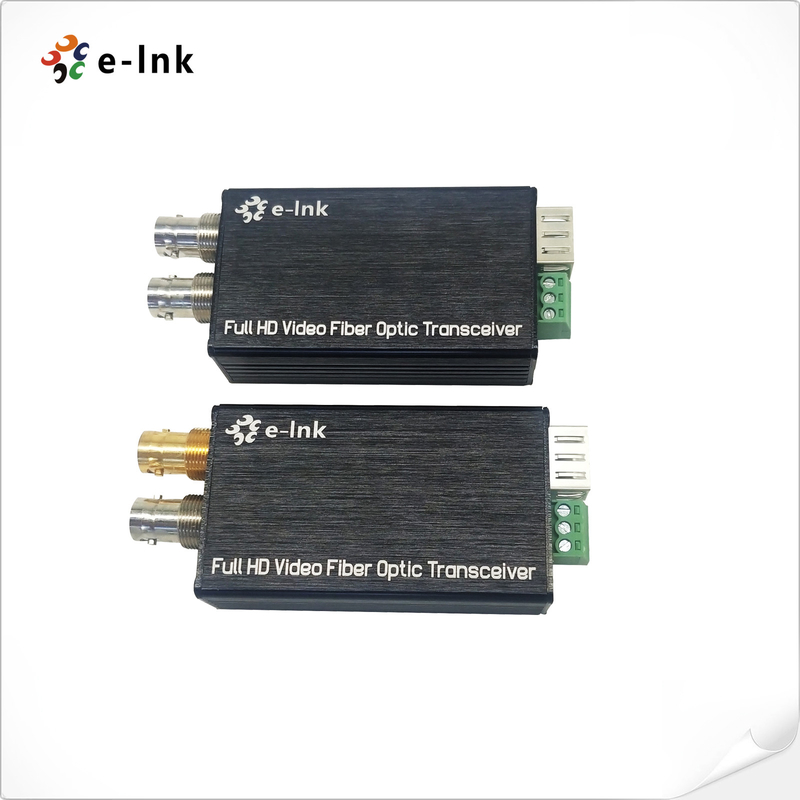

Η σειρά LNK-M3G-1V Mini-type 3G/HD-SDI μετατροπέας ινών υποστηρίζει 1 κανάλι 3G/HD-SDI βίντεο
(ηχητικό ενσωματωμένο) & Tally ή αντίστροφο σήμα RS485 που μεταδίδεται μέσω καλωδίου οπτικών ινών, και να παρακολουθεί την
Η σύνδεση 3G/HD-SDI Video over Fiber Converters περιλαμβάνει:
ένας πομπός και ένας δέκτης για σήμα 1080P 3G/HD-SDI.
Τεχνικοί δείκτες
| Διεπαφή οπτικών ινών | |
| Διασύνδεση ινών | Simplex LC |
| Απόσταση μετάδοσης | 550μ-20χλμ. |
| Διάστημα κύματος | 1310nm/1550nm |
| Βίντεο | |
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Τεχνική εικόνα | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) | < 1% |
| Υποστήριξη μορφότυπου SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) | |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) | |
| Πληροφορίες | |
| Φυσική διεπαφή | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων | Μετρητής ή αντίστροφος RS485 |
| Υποστήριξη συχνότητας/τιμής |
Μέγιστο 115200bps για RS422 Μέγιστο 57600bps για RS485 |
| ΒΑ | < 10 ̇9 |
| Ηλεκτρική | |
| Διορθωτής ισχύος | Συνεχή ισχύς 5 ~ 25V |
| Κατανάλωση ενέργειας | < 5W |
| Δείκτης LED | |
| ΔΕΠ | Βίντεο SDI |
| Α/Τ | Ηλεκτρική τροφοδοσία |
| Μηχανικές | |
| Μέγεθος (LxWxH) | 80 x 40 x 20 mm |
| Βάρος | 1 kg/ζάμι |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές τοποθέτησης | Δισκολόπι |
| Περιβαλλοντική | |
| Θερμοκρασία λειτουργίας | -20°C+70°C |
| Θέρμανση αποθήκευσης | -40°C+80°C |
| Εργασιακή υγρασία | 0~95% |
| ΜΤΠΔ | ≥100000 ώρες |
Εφαρμογή
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| LNK-M3G-1V1T-MM | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με Tally και loop out, MMF, LC Fiber Connector 500 μέτρα, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζευγάρια |
| LNK-M3G-1V1D-MM | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με αντίστροφο RS485 και βρόχο, MMF, LC Fiber Connector 500 μέτρα, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζευγάρια |
| LNK-M3G-1V1T-20 | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με Tally και loop out, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-M3G-1V1D-20 | Μίνι-τύπος 3G-SDI σε μετατροπέα ινών με αντίστροφο RS485 και βρόχο, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-M3G-1V1T-40 | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με Tally και loop out, SMF, LC Fiber Connector 40KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-M3G-1V1D-40 | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με αντίστροφο RS485 και βρόχο, SMF, LC Fiber Connector 40KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
