Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: E-link
Πιστοποίηση: CE
Αριθμό μοντέλου: Lnk-m12g-1v1t1d-20
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1pair
Τιμή: USD399/pair
Συσκευασία λεπτομέρειες: 12g-SDI στην τυποποιημένη συσκευασία χαρτοκιβωτίων μετατροπέων ινών
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram, Paypal
Δυνατότητα προσφοράς: 100000pair/Month
Εισαγωγή: |
1 Χ 12g-SDI σε BNC |
Παραγωγή: |
1 Χ 12g-SDI βρόχος-έξω σε BNC, 1 οπτική ίνα Χ LC |
Σειρά ψηφίσματος: |
3840* το 2160@60Hz |
Προδιαγραφή καλωδίων παραγωγής: |
≤ το 70m@12G SDI Belden 1694A |
Οπτικό εύρος ζώνης μετάδοσης: |
270MHz~12GHz |
Εξουσία: |
5-15 VDC |
Εισαγωγή: |
1 Χ 12g-SDI σε BNC |
Παραγωγή: |
1 Χ 12g-SDI βρόχος-έξω σε BNC, 1 οπτική ίνα Χ LC |
Σειρά ψηφίσματος: |
3840* το 2160@60Hz |
Προδιαγραφή καλωδίων παραγωγής: |
≤ το 70m@12G SDI Belden 1694A |
Οπτικό εύρος ζώνης μετάδοσης: |
270MHz~12GHz |
Εξουσία: |
5-15 VDC |
Μίνι μετατροπέας 12G-SDI σε Fiber με TallyκαιRS485
Μετατροπέας 12G-SDI σε Fiber Πλεονεκτήματα:
Κάθε κανάλι SDI περιλαμβάνει ενσωματωμένο ήχο 8 καναλιών
Αυτόματη εξισορρόπηση καλωδίων για διασφάλιση της ακεραιότητας του σήματος
Υποστηρίζει ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) και ST-259(SD)
Άμεσα συμβατό με συστήματα κάμερας 12G/6G/3G-SDI
Δυνατότητα μεγάλης μετάδοσης τουλάχιστον 10 km (6,2 μίλια), έως 80 km
Υποστηρίζει Tally και Backward RS485Υποστηρίζει hot swapping και hot plugging
Μετατροπέας 12G-SDI σε Fiber Προδιαγραφές
| Είσοδος SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI και Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s – 3Gbit/s | |
| Αριθμός εισαγωγής: 4 | |
| Απώλεια ανάκλασης: >15DB | |
| Ισορροπία: 0-150m @3Gb/s | |
| Σύνδεσμος: BNC | |
| Οπτική | Κανάλι: 1 |
| Τύπος: single-mode | |
| Απόσταση μετάδοσης: 20km (Άλλη απόσταση προαιρετική) | |
| Απώλεια ανάκλασης: > 15dB | |
| Διαταραχή: < 0,2 UI | |
| Σύνδεσμος: FC/UPC (SC, LC, ST προαιρετικά) | |
| Έξοδος SDI | Αριθμός εξόδου: 4 |
| Στάθμη σήματος: Ονομαστικό 800mV | |
| Χρόνος ανόδου/πτώσης: Ένδειξη 200ps | |
| Υπέρβαση: < 10% πλάτος | |
| Απώλεια ανάκλασης: >15dB | |
| Διαταραχή: < 0,2 UI | |
| Σύνδεσμος: 75Ω BNC | |
| Δεδομένα | 1Ch RS-485 (full/half duplex) και υποστήριξη NRZ, RZI και Manchester |
| Μέγιστη.57600bps για RS485 | |
| Σύνδεσμος: Βιομηχανικός τυπικός βιδωτός ακροδέκτης | |
| Απολογισμός 4 Ch: A, B, C, D | |
| Υποστηρίζει μορφή βίντεο SDI |
625/25PAL;525/29.97NTSC;525/23,98NTSC;720p50;720p59,94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |

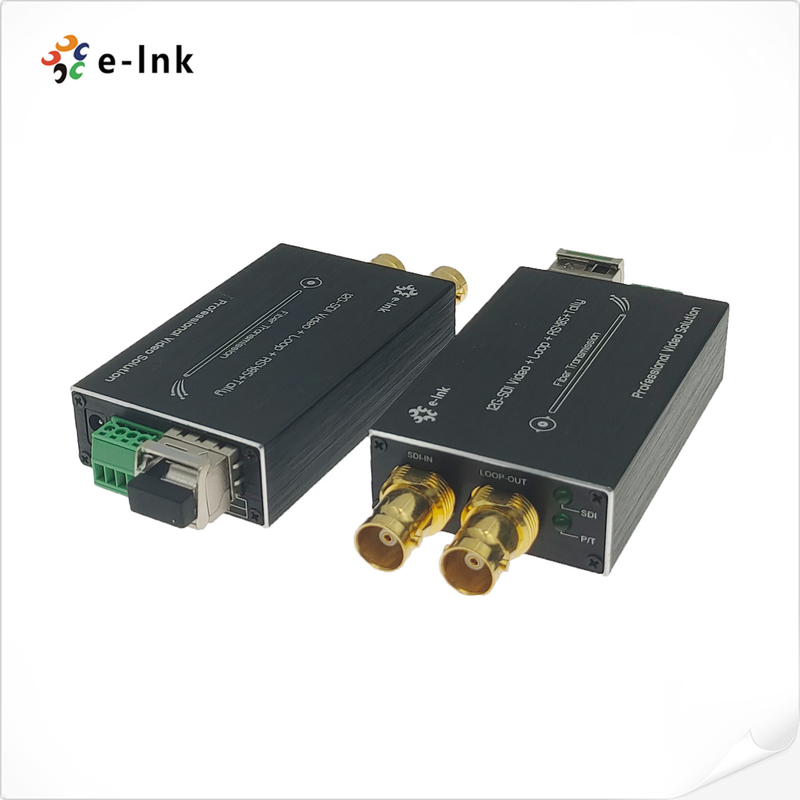

Ο μετατροπέας ινών 12G-SDI σειράς Mini-τύπου LNK-M12G-1V1T1D υποστηρίζει βίντεο 1Ch 12G (ενσωματωμένο ήχο), σήμα Tally 1Ch
και 1Ch Backward RS485 που μεταδίδεται μέσω καλωδίου οπτικών ινών και παρακολουθεί το σήμα τοπικά μέσω εξόδου βρόχου 12G.
Οι μετατροπείς βίντεο μέσω ινών 12G E-link περιλαμβάνουν έναν πομπό και έναν δέκτη για
HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P.
Πληροφορίες Παραγγελίας
| Μοντέλο | Περιγραφή |
| LNK-M12G-1V1Τ1D-20 | Μετατροπέας Mini-τύπου 12G-SDI σε Fiber με Tally, Reverse RS485 και loop out, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου πομπού και δέκτη, που χρησιμοποιούνται από ζεύγη |
