Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: E-link
Πιστοποίηση: ROHS,FCC,CE
Αριθμό μοντέλου: Lnk-3g-1BV1T2BD2A1M
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 ζευγάρι
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής μετατροπέων ινών SDI
Χρόνος παράδοσης: 5-12 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram, PayPal
Δυνατότητα προσφοράς: 1000 ζευγάρια/μήνας
Περίβλημα: |
Περίπτωση αργιλίου |
Επιλογές τοποθέτησης: |
Τοίχος-υποστήριγμα |
Υγρασία εργασίας: |
0~95% |
MTBF: |
≥100000 ώρες |
Περίβλημα: |
Περίπτωση αργιλίου |
Επιλογές τοποθέτησης: |
Τοίχος-υποστήριγμα |
Υγρασία εργασίας: |
0~95% |
MTBF: |
≥100000 ώρες |

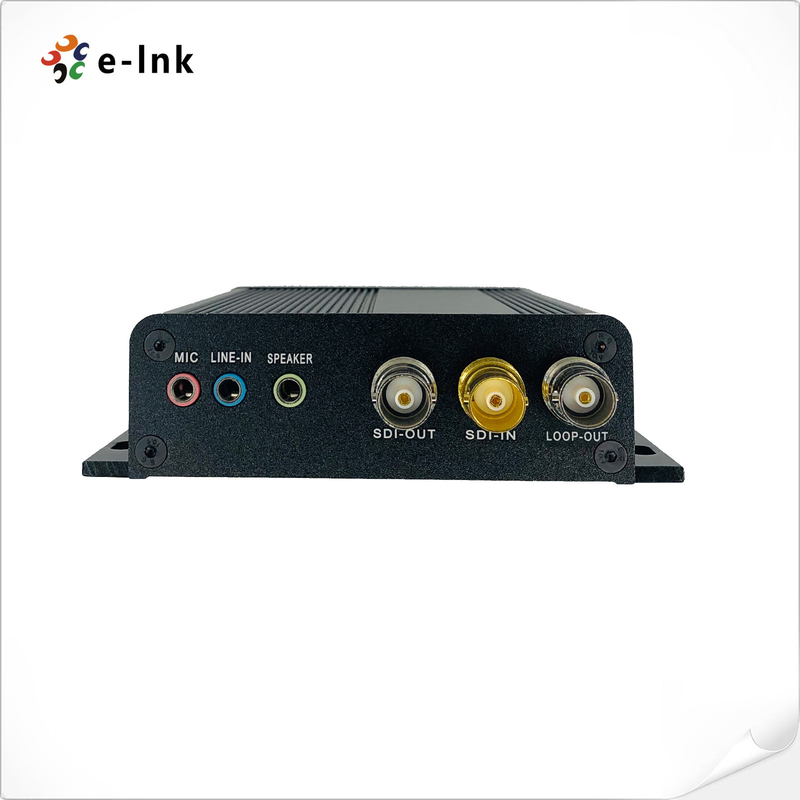

Αμφίδρομος στερεοφωνικός ακουστικός μετατροπέας 3G SDI RS485 RS422 με το βρόχο έξω
1Ch αμφίδρομο 3g-SDI με + βρόχος-έξω έλεγχος + 2Ch αμφίδρομος στερεοφωνικός ήχος RS485 ή RS422 + 2Ch 1Ch + μικρόφωνο 1Ch
Μετατροπέας ινών
►1Ch αμφίδρομο βίντεο 3g-SDI με βρόχος-έξω
►1Ch σήμα ελέγχου
►2Ch αμφίδρομα στοιχεία RS485 ή RS422
►2Ch στερεοφωνικός ήχος
►1Ch μικρόφωνο
►Αυτόματο 270Mbit/s - 1.48Gbit/s - 3Gbit/s
►Υποστήριξη HDTV 720P, 1080I, 1080P, 1920* το 1080@60Hz
►Μακροχρόνια ικανότητα μετάδοσης μέχρι 20km (SMF)
►Καυτή ανταλλαγή και καυτό βούλωμα
►Πλήρως ψηφιακή μετάδοση επιπέδων ραδιοφωνικής μετάδοσης μη-συμπίεσης
εξαιρετικά-ευρεία σειρά θερμοκρασίας επιπέδων βιομηχανίας (- 20℃~+70℃), προσαρμόσιμο στα διάφορα περιβάλλοντα
Τεχνικοί δείκτες
| Οπτική διεπαφή ινών | |
| Διεπαφή ινών | Μονοκατευθυντικό LC |
| Απόσταση μετάδοσης | 020Km |
| Μήκος κύματος | 1310nm/1550nm |
| Βίντεο | |
| Τηλεοπτική διεπαφή | BNC |
| Τηλεοπτική εισόδου-εξόδου σύνθετη αντίσταση | 75Ω |
| Τηλεοπτική εισόδου-εξόδου τάση | Χαρακτηριστικός: 1Vpp, ελάχιστο 0.5Vpp, ανώτατο 1.5Vpp |
| Τηλεοπτικό ποσοστό δυαδικών ψηφίων | Ανώτατο 3.2Gb/s |
| Διαφορικό κέρδος (10%~90% APL) | <1> |
| Υποστήριξη σχήματος SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Τηλεοπτικά πρότυπα SDI | 270Mbps (SD-SDI), 1.485Gbps/M (hd-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση (3g-SDI) | |
| Τμηματική διεπαφή SMPTE424M 3Gb/s (3g-SDI) | |
| Στοιχεία ή έλεγχος | |
| Φυσική διεπαφή | Τερματικό βιδών βιομηχανικών προτύπων |
| Τύπος στοιχείων | RS485 (προεπιλογή) ή RS422 (προαιρετικό), σήμα ελέγχου |
| Υποστήριξη συχνότητας/ποσοστού |
Μέγιστο 115200bps για RS422 Μέγιστο 57600bps για RS485 |
| ΤΖΙΤΖΙΦΑ | <10>9 |
| Στερεοφωνικός ήχος ή μικρόφωνο | |
| Ακουστικές εισαγωγή και παραγωγή | Ήχος 3.5MM |
| Ακουστικό σχήμα | @48KHz |
| Ηλεκτρικός | |
| Προσαρμοστής δύναμης | Συνεχές ρεύμα 5~25V |
| Κατανάλωση ισχύος | <5w> |
| Δείκτης οδηγήσεων | |
| P/S | Παροχή ηλεκτρικού ρεύματος |
| DAT | Στοιχεία |
| Μηχανικός | |
| Διαστάσεις (LxWxH) | 120 X 105 X 28 χιλ. |
| Βάρος | 1.5KG/pair |
| Περίβλημα | Περίπτωση αργιλίου |
| Τοποθετώντας επιλογές | Τοίχος-υποστήριγμα |
| Περιβαλλοντικός | |
| Θερμοκρασία εργασίας | -20℃~+70℃ |
| Θερμοκρασία αποθήκευσης | -40℃~+80℃ |
| Υγρασία εργασίας | 0~95% |
| MTBF | ≥100000 ώρες |
Επισκόπηση
Lnk-3g-1BV1T2BD2A1M ο μετατροπέας ινών σειράς 3g/hd-SDI υποστηρίζει 1 αμφίδρομο βίντεο 3g/hd-SDI καναλιών (ήχος που ενσωματώνεται) με βρόχος-έξω, 1 έλεγχος καναλιών, 2 κανάλι αμφίδρομα στοιχεία RS485 ή RS422, εξωτερικός στερεοφωνικός ήχος 2 καναλιών, και 1 σήμα μικροφώνων καναλιών που διαβιβάζεται μέσω του οπτικού καλωδίου ινών. Το βίντεο ε-συνδέσεων 3g/hd-SDI πέρα από τους μετατροπείς ινών περιλαμβάνει μια συσκευή αποστολής σημάτων και έναν δέκτη για το σήμα 3g/hd-SDI 1080P. Αυτή η σειρά βίντεο στο μετατροπέα ινών έχει τη σταθερή απόδοση, τη σαφή ποιότητα εικόνων, και την υψηλή σταθερότητα με την ένδειξη θέσης των οδηγήσεων στο σώμα της συσκευής. η θέση εργασίας των συσκευών μπορεί να παρατηρηθεί οπτικά. Οι πιθανές εφαρμογές για αυτό το προϊόν, για να ονομάσουν λίγες είναι: Ευφυές σύστημα παρακολούθησης κυκλοφορίας. Συστημάτων ασφαλείας σχολικής δικτύωσης βιομηχανικό σύστημα μετάδοσης προγράμματος TV ελέγχου ελέγχου (ηλεκτρική ενέργεια, χημεία, χάλυβας, πετρέλαιο, σιδηρόδρομος, κ.λπ.) στρατιωτικό (αποθήκη εμπορευμάτων, σύνορα, φρουρές, κ.λπ.). Στάδιο (για τη ΖΩΝΤΑΝΗ τηλεοπτική, ακουστική μετάδοση HD).
Διαταγή των πληροφοριών
| Πρότυπο | Περιγραφή |
| Lnk-3g-1BV1T2BD2A1M | 1Ch αμφίδρομο 3g-SDI με το βρόχο + τον έλεγχο 1Ch + 2Ch αμφίδρομος στερεοφωνικός ήχος RS485 ή RS422 + 2Ch + μικρόφωνο 1Ch πέρα από το μετατροπέα ινών, ενιαία ίνα τρόπου, LC, 20km, συμπεριλαμβανομένης της συσκευής αποστολής σημάτων και του δέκτη, που χρησιμοποιούνται από τα ζευγάρια |
