Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: E-link
Πιστοποίηση: ROHS,FCC,CE
Αριθμό μοντέλου: Lnk-3gsdi-4V1DT σειρά
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 ζευγάρι
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής μετατροπέων ινών SDI
Χρόνος παράδοσης: 5-12 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram, PayPal
Δυνατότητα προσφοράς: 1000 ζευγάρια/μήνας
Τύπος: |
Single-mode |
Απώλεια αντανάκλασης: |
> 15dB |
Dithering: |
< 0=""> |
Βάρος: |
3KG/pair |
Τύπος: |
Single-mode |
Απώλεια αντανάκλασης: |
> 15dB |
Dithering: |
< 0=""> |
Βάρος: |
3KG/pair |
Ενιαίος μετατροπέας καναλιών τρόπου 3G SDI 4 πέρα από την ίνα με τον έλεγχο RS485
μετατροπέας ινών 4-καναλιών 3g-SDI με RS485 & τον έλεγχο
Πλεονεκτήματα μετατροπέων οπτικών ινών SDI
►τηλεοπτική μετάδοση 4 καναλιών 3g/hd-SDI πέρα από την οπτική ίνα
►Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
►Αυτόματο 270Mbit/s - 1.48Gbit/s-3Gbit/s
►Άμεσα συμβατός με τα συστήματα καμερών 3g/hd-SDI και την παραγωγή βρόχων υποστήριξης 4Ch
►Μακροχρόνια μετάδοση μέχρι 20 χλμ (12.5miles) (άλλη απόσταση προαιρετική)
►Έλεγχος υποστηρίξεων 4Ch
►Πλήρης ψηφιακή μετάδοση επιπέδων ραδιοφωνικής μετάδοσης μη-συμπίεσης
►Υποστήριξη 1Ch οπίσθιος έλεγχος RS485 και 4Ch
►Λειτουργώντας σειρά θερμοκρασίας (- 10℃~+55℃)
Τεχνικοί δείκτες
| Εισαγωγή SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, dvb-ASI, dvb-SSI και τηλεπικοινωνίες/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| Αριθμός εισαγωγής: 4 | |
| Απώλεια αντανάκλασης: >15DB | |
| Ισορροπία: 0150m @3Gb/s | |
| Συνδετήρας: BNC | |
| Οπτική | Κανάλι: 1 |
| Τύπος: single-mode | |
| Απόσταση μετάδοσης: 20km (άλλη απόσταση προαιρετική) | |
| Απώλεια αντανάκλασης: > 15dB | |
| Dithering: < 0=""> | |
| Συνδετήρας: FC/UPC (SC, LC, ST ΠΡΟΑΙΡΕΤΙΚΆ) | |
| Παραγωγή SDI | Αριθμός παραγωγής: 4 |
| Επίπεδο σημάτων: 800mV ονομαστικός | |
| Χρόνος ανόδου/πτώση: 200ps ένδειξη | |
| Υπερανυψώστε: < 10=""> | |
| Απώλεια αντανάκλασης: >15dB | |
| Dithering: < 0=""> | |
| Συνδετήρας: 75Ω BNC | |
| Στοιχεία | 1Ch rs-485 (πλήρες/ημιαμφίδρομο) και υποστήριξη NRZ, RZI και Μάντσεστερ |
| Μέγιστο 57600bps για RS485 | |
| Συνδετήρας: Τερματικό βιδών βιομηχανικών προτύπων | |
| 4Ch έλεγχος: Α, Β, Γ, Δ | |
| Δύναμη και περιβαλλοντική ένδειξη | Λειτουργούσα θερμοκρασία: -10℃~+55℃ |
| Εισαγωγή δύναμης: Το 1A@12VDC | |
| EMI/RFI: συναντήστε το μέρος 15 κατηγορία Α, πρότυπα της FCC της ΕΕ EMC | |
| Μέσος χρόνος χωρίς προβλήματα: >100000 ώρες | |
| Τηλεοπτικές υποστηρίξεις σχήματος SDI |
625/25PAL 525/29.97NTSC 525/23.98NTSC 720p50 720p59.94 1080P23.98/24/30/50/60 1080i 23/24/30/50/59.94 |
Επισκόπηση

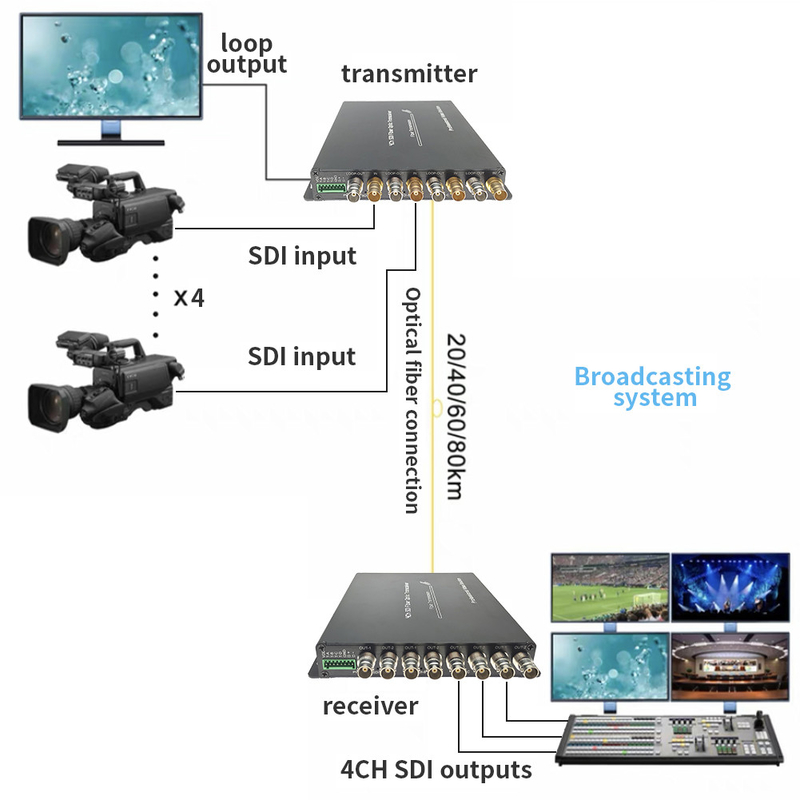

Lnk-3gsdi-4V1DT η σειρά το τυποποιημένο υψηλής ευκρίνειας τηλεοπτικό σήμα 4 καναλιών hd/3g-SDI και RS485 και το σήμα ελέγχου που διαβιβάζεται υποστηρίζει μέσω του ενιαίου οπτικού καλωδίου ινών. Το βίντεο ε-συνδέσεων 3g-SDI πέρα από τους μετατροπείς ινών περιλαμβάνει μια συσκευή αποστολής σημάτων και έναν δέκτη για το σήμα 3g-SDI 1080P. Οι μετατροπείς ινών ε-συνδέσεων 3g-SDI μπορούν να διαβιβάσουν το τηλεοπτικό σήμα 4-CH 3g-SDI μέσω μιας ενιαίας οπτικής ίνας, και αυτό παραγωγή βρόχων υποστήριξης, έλεγχος 4Ch και προς τα πίσω RS485. Η τηλεοπτική ποιότητα είναι μη-συμπιεσμένο επίπεδο ραδιοφωνικής μετάδοσης. Χρησιμοποιείται ευρέως στον τομέα ραδιοφωνικής μετάδοσης.
Διαταγή των πληροφοριών
| Lnk-hdsdi-4V1D4T | βίντεο 4-CH hd-SDI με την παραγωγή βρόχων + 1Ch οπίσθιο έλεγχος RS485 + 4Ch, SM 20km, FC, 1 συσκευής αποστολής σημάτων & 1 δέκτη, που χρησιμοποιούνται συμπεριλαμβανομένης από τα ζευγάρια |
| Lnk-3gsdi-4V1D4T | βίντεο 4-CH 3g-SDI με την παραγωγή βρόχων + προς τα πίσω έλεγχος RS485 + 4Ch, SM 20km, FC, 1 συσκευής αποστολής σημάτων & 1 δέκτη, που χρησιμοποιούνται συμπεριλαμβανομένης από τα ζευγάρια |
