Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: E-link
Πιστοποίηση: ROHS,FCC,CE
Αριθμό μοντέλου: Lnk-hd-110
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 ζευγάρι
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής μετατροπέων ινών SDI
Χρόνος παράδοσης: 5-12 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram, PayPal
Δυνατότητα προσφοράς: 1000 ζευγάρια/μήνας
MTBF: |
≥100000 ώρες |
Επιλογές τοποθέτησης: |
Τοίχος-υποστήριγμα |
Περίβλημα: |
Περίπτωση αργιλίου |
Βάρος: |
0.43KG/pair |
MTBF: |
≥100000 ώρες |
Επιλογές τοποθέτησης: |
Τοίχος-υποστήριγμα |
Περίβλημα: |
Περίπτωση αργιλίου |
Βάρος: |
0.43KG/pair |
Ο τοίχος τοποθετεί το μετατροπέα ινών 270Mbit 1.48Gbit 3Gbit SDI με την περίπτωση αργιλίου
3g/hd-SDI στο μετατροπέα ινών
Πλεονεκτήματα μετατροπέων οπτικών ινών SDI
►Κάθε κανάλι τον ήχο 8 καναλιών που ενσωματώνεται περιλαμβάνει
►Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
►Αυτόματος σχετικά με το κλείδωμα 270Mbit/s - 1.48Gbit/s - 3Gbit/s
►Άμεσα συμβατός με τα συστήματα καμερών hd-SDI
►Μακροχρόνια ικανότητα μετάδοσης τουλάχιστον 10 χλμ (6.2miles), μέχρι 80 χλμ
►Εισαγωγή δύναμης τελικών φραγμών Καυτή ανταλλαγή και καυτό βούλωμα
►Πλήρης ψηφιακή μετάδοση επιπέδων ραδιοφωνικής μετάδοσης μη-συμπίεσης
►έξοχη οπτική δυναμική περιοχή και χωρίς ρύθμιση
►τεχνική οπτικών ινών WDM/CWDM/DWDM
►μετάδοση οπτικής ίνας 1000M, εύκολη για την αναπροσαρμογή
►εξαιρετικά-ευρεία σειρά θερμοκρασίας επιπέδων βιομηχανίας (- 40℃~+85℃), προσαρμόσιμο στα διάφορα περιβάλλοντα
Τεχνικοί δείκτες
| Οπτική διεπαφή ινών | |
| Διεπαφή ινών | Μονοκατευθυντικό FC |
| Απόσταση μετάδοσης | 550m20Km |
| Μήκος κύματος | 1310nm/1550nm |
| Βίντεο | |
| Τηλεοπτική διεπαφή | BNC |
| Τηλεοπτική εισόδου-εξόδου σύνθετη αντίσταση | 75Ω |
| Τηλεοπτική εισαγωγή/έξω τεθειμένη τάση | Χαρακτηριστικός: 1Vpp, ελάχιστο 0.5Vpp, ανώτατο 1.5Vpp |
| Τηλεοπτικό ποσοστό δυαδικών ψηφίων | Ανώτατο 3.2Gb/s |
| Διαφορικό κέρδος (10%~90% APL) | <1> |
| Τηλεοπτικά πρότυπα SDI | 270Mbps (SD-SDI), 1.485Gbps/M (hd-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση (3g-SDI) | |
| Τμηματική διεπαφή SMPTE424M 3Gb/s (3g-SDI) | |
| Στοιχεία | |
| Φυσική διεπαφή | Τερματικό βιδών βιομηχανικών προτύπων |
| Τύπος στοιχείων | RS422/RS485 αντίστροφη κατεύθυνση |
| Υποστήριξη συχνότητας/ποσοστού |
Μέγιστο 115200bps για RS422 Μέγιστο 57600bps για RS485 |
| ΤΖΙΤΖΙΦΑ | <10>9 |
| Ηλεκτρικός | |
| Προσαρμοστής δύναμης | Συνεχές ρεύμα 5~25V |
| Κατανάλωση ισχύος | <5w> |
| Δείκτης οδηγήσεων | |
| P/S | Παροχή ηλεκτρικού ρεύματος |
| DAT | Στοιχεία |
| Μηχανικός | |

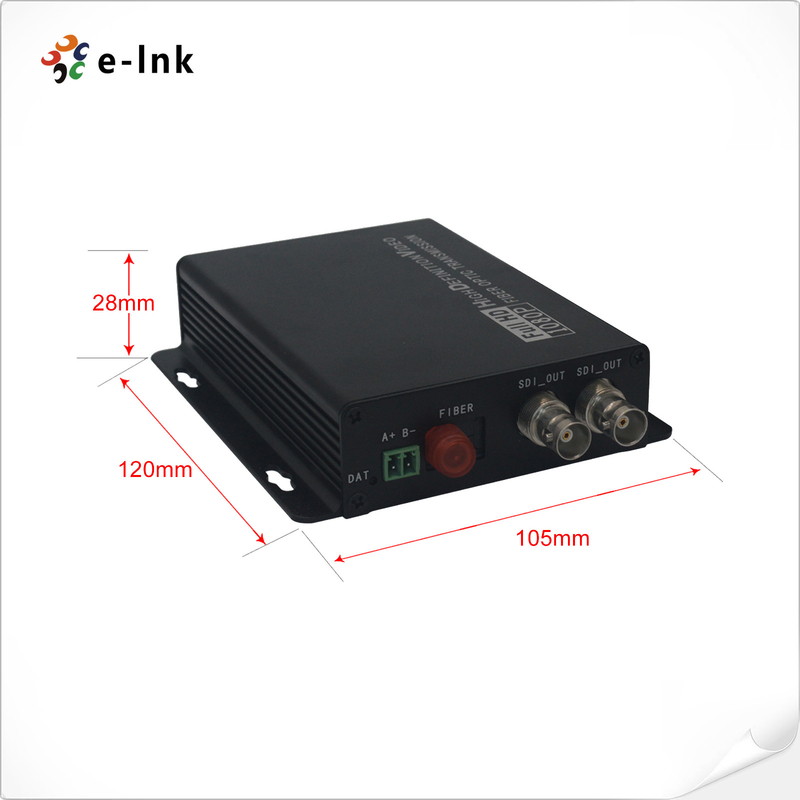

| Διαστάσεις (LxWxH) | 120 X 105 X 28 χιλ. |
| Βάρος | 0.43KG/pair |
| Περίβλημα | Περίπτωση αργιλίου |
| Τοποθετώντας επιλογές | Τοίχος-υποστήριγμα |
| Περιβαλλοντικός | |
| Θερμοκρασία εργασίας | -20℃~+70℃ |
| Θερμοκρασία αποθήκευσης | -40℃~+80℃ |
| Υγρασία εργασίας | 0~95% |
| MTBF | ≥100000 ώρες |
Επισκόπηση
Lnk-hd-110 & lnk-3g-110 υποστηρίξεις μετατροπέων ινών σειράς 3g/hd-SDI 1 βίντεο καναλιών 3g/hd-SDI (ήχος που ενσωματώνεται) & αντέστρεψαν το σήμα στοιχείων RS422/485 που διαβιβάστηκε μέσω του οπτικού καλωδίου ινών, και ελέγχουν το σήμα τοπικά πέρα από μια παραγωγή βρόχων 3g/hd-SDI. Το βίντεο ε-συνδέσεων 3g/hd-SDI πέρα από τους μετατροπείς ινών περιλαμβάνει μια συσκευή αποστολής σημάτων και έναν δέκτη για το σήμα 3g/hd-SDI 1080P.
Διαταγή των πληροφοριών
| Πρότυπο | Περιγραφή |
| Lnk-hd-110-20 | Hd-SDI στο μετατροπέα ινών με τα αντίστροφους στοιχεία και το βρόχο RS422 έξω, συνδετήρας 20KM ινών SMF, FC, συμπεριλαμβανομένης της συσκευής αποστολής σημάτων και του δέκτη, που χρησιμοποιούνται από τα ζευγάρια |
| Lnk-3g-110-20 | 3g-SDI στο μετατροπέα ινών με τα αντίστροφους στοιχεία και το βρόχο RS422 έξω, συνδετήρας 20KM ινών SMF, FC, συμπεριλαμβανομένης της συσκευής αποστολής σημάτων και του δέκτη, που χρησιμοποιούνται από τα ζευγάρια |
