Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: E-link
Πιστοποίηση: CE
Αριθμό μοντέλου: LN Κ-MIDI
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1pcs
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Βιομηχανική πολυδιαυλική rs-232/422/485 παρουσίαση σε συνέχειες στην τυποποιημένη συσκευασία χαρτοκι
Χρόνος παράδοσης: 7-10 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram, PayPal
Δυνατότητα προσφοράς: 1000000PCS/Month
temp αποθήκευσης: |
-40°C σε 85°C |
Διαστάσεις (ΜxΠxΥ): |
172mm*167mm*45mm (LxWxH) |
Βάρος: |
4KG |
Λειτουργούσα θερμοκρασία: |
-10°C σε +75°C |
temp αποθήκευσης: |
-40°C σε 85°C |
Διαστάσεις (ΜxΠxΥ): |
172mm*167mm*45mm (LxWxH) |
Βάρος: |
4KG |
Λειτουργούσα θερμοκρασία: |
-10°C σε +75°C |

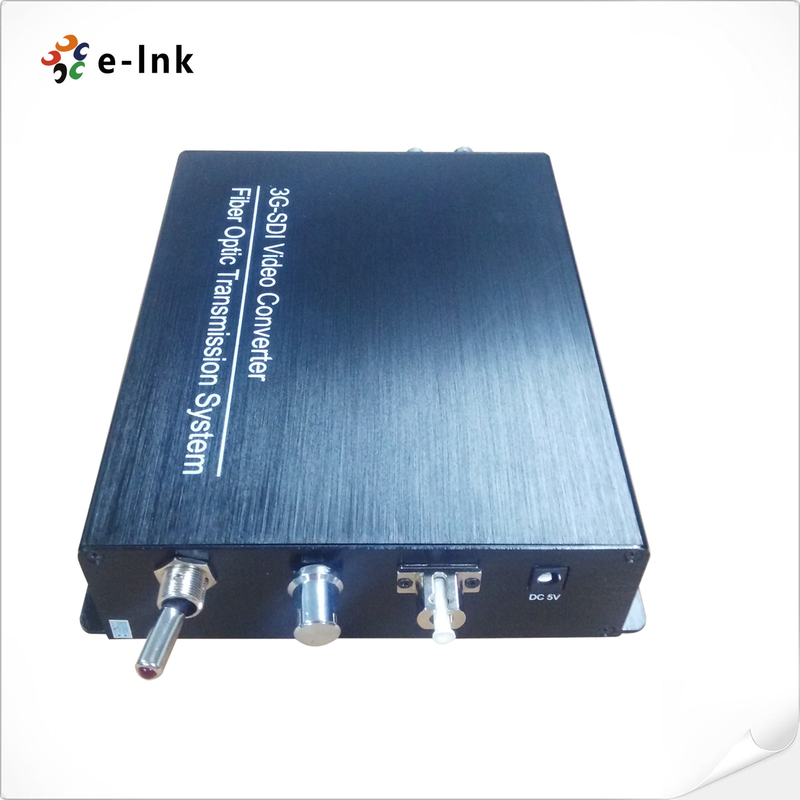

3G ακουστική Ethernet ινών SD SDI ενδοσυνεννόηση ελέγχου διαλυτικών χρώματος RS232 RS422 RS485
3g/hd/sd-SDI, RS422, ήχος, Ethernet, έλεγχος, ενδοσυνεννόηση & επιστροφής βίντεο πέρα από τον πολυδιαυλωτή ινών
Πλεονεκτήματα:
►Υποστηρίξεις ποσοστά στοιχείων 3G, HD και SD-SDI SMPTE
►Χειριστείτε όλα τα παθολογικά σχέδια
►Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
►Με το μακρινό & βίντεο ελέγχου & ήχου (ενδοσυνεννόηση) & επιστροφής
►10/100 Ethernet
►Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
►Αυτόματο νέο κλείδωμα 270Mbit/s - 1.48Gbit/s - 3Gbit/s
►Τύπος σημάτων υποστήριξης: 270Mbit/s σε 3Gbit/s σύμφωνα με τα πρότυπα SMPTE 424M, SMPTE 292M και SMPTE 259M, dvb-ASI
►Άμεσα συμβατός με τα πρωτόκολλα συστημάτων καμερών 3g/hd/sd-SDI και στοιχείων υποστήριξης rs-232, rs-422, και rs-485
►10+Km στην ενιαία ίνα τρόπου ή 300m στην πολυ ίνα τρόπου
►Εισαγωγή δύναμης τελικών φραγμών, καυτή ανταλλαγή και καυτή σύνδεση
►Βιομηχανία-βαθμός λειτουργούσας θερμοκρασίας από -10℃to 75℃, το οποίο εφαρμόζεται στο διαφορετικό εργασιακό περιβάλλον
Τεχνικοί δείκτες
| Γενικές προδιαγραφές | |
| Temp εργασίας | -10°C σε +75°C |
| Temp αποθήκευσης | -40°C σε 85°C |
| υγρασία | 0 ~ 95% (non-condensing) |
| Δύναμη εισαγωγής | DC5V 3A |
| Κατανάλωση ισχύος | 15W |
| Καθαρό βάρος | 4kg |
| Μέγεθος εμφάνισης | 172mm*167mm*45mm (LxWxH) |
| Οπτική ίνα | |
| Μήκος κύματος | 1310nm/1550nm/CWDM |
| Δύναμη παραγωγής | -6~-1dBm |
| Ευαισθησία Rx | <-18dbm> |
| Απόσταση μετάδοσης | SM ίνα 10+km, ίνα 300m ΚΚ |
| Οπτικός συνδετήρας | DAL LC το /FC/ST/SC/MX/ Lemo/Neutrino (προαιρετικό) |
| SDI εισόδου-εξόδου | |
| Σχήμα σημάτων | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Ποσοστό στοιχείων | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Εξίσωση καλωδίων | Αυτόματο καλώδιο EQ (καλώδιο κρησφύγετων 1694A μπελ) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Διεπαφή SDI | BNC 75 ωμ |
| Ενδοσυνεννόηση | |
| Οπτικός προσαρμοστής καμερών | |
| Διεπαφή | γρύλος κασκών 4pin XLR (αρσενικό) το /5pin XLR (θηλυκό)/3.5mm |
| Μικρόφωνο | Mic οι εισαγωγές με το μουγγό και προαγοράζουν |
| Ακουστικό | με τον όγκο πάνω η κάτω |
| Ακουστικός | Επίπεδο γραμμών ισορροπίας ή ανισορροπίας |
| Έλεγχος | |
| Οπτικός προσαρμοστής καμερών | |
| Διεπαφή | 4pin κεφάλι ή 3pin μίνι XLR αέρα |
| Παραγωγή | Ξηρά περάτωση επαφών ή υγρό +12V |
| Σε: απότομα ή +12V | |
| Από: ανοικτός ή 0V | |
| Τηλεχειρισμός | |
| Διεπαφή | Τελικός φραγμός των βιομηχανικών προτύπων |
| Στοιχεία | RS422 το /RS232/RS485 |
| Ethernet | |
| Λιμένας | 10/100 βάση-τ, συνδετήρας rj-45 |
| Τρόπος εργασίας | Πλήρης - διπλός/ημιαμφίδρομος |
| Ποσοστό στοιχείων | 10 Μ BPS & 100 Μ BPS Ethernet (αυτόματος προσαρμοστικός) |
Επισκόπηση
Η σειρά Κ-MIDI LN επιτρέπει σε σας για να διαβιβάσει 3G, HD ή το SD-SDI σύμφωνα με SMPTE 424M-2006, 292 και 259 με τη δυνατότητα να διαβιβαστεί το 10/100 βάση-τ Ethernet RS422, ήχος, Ethernet, έλεγχος, ενδοσυνεννόηση & επιστροφής βίντεο πέρα από τον ενιαίο τρόπο ή την πολυ ίνα τρόπου. Όλα τα κανάλια στοιχείων είναι διαθέσιμα ταυτόχρονα. Το σύστημα μετέφερε ένα σήμα 3g/hd-SDI από τη κάμερα στο σταθμό βάσης και το στοιχείο τηλεοπτικού (3g/hd-SDI), τηλεχειρισμού μιας επιστροφής, η κλειδαριά GEN, η ενδοσυνεννόηση, ο έλεγχος, ο ήχος και 10/100M Ethernet παρέχονται επίσης. Το σύστημα βάζει όλα τα σήματα που απαιτούνται για την παραγωγή πολυ-καμερών 3g/hd-SDI επάνω σε ένα SM/MM τακτικό ή το υβριδικό καλώδιο ινών SMPTE, ασφαλίζοντας τη γερή, χωρίς προβλήματα συνδετικότητα σε οποιοδήποτε στούντιο ή τη μακρινή παραγωγή.
