Λεπτομέρειες για το προϊόν
Place of Origin: China
Μάρκα: E-link
Πιστοποίηση: ROHS,FCC,CE
Model Number: LNK-M3G-SMB1V-20
Όροι πληρωμής και αποστολής
Minimum Order Quantity: 1pair
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Τυπικό πακέτο εξαγωγής 3G SDI Fiber Transmitter Receiver
Delivery Time: 5-12 working days
Payment Terms: L/C, T/T, Western Union, MoneyGram
Supply Ability: 1000pairs/month
Ονομασία προϊόντος: |
3G SDI οπτικός επεκτατής |
Πρότυπο σήματος: |
Επικαιροποιημένα συστήματα |
Συνδετήρας: |
SMB |
Τύπος ινών: |
Μονότροπος Simplex LC |
Μήκος κύματος CWDM: |
1270~1610nm |
Ηλεκτρική τροφοδοσία: |
5VDC 1A |
Μέγεθος (LxWxH): |
58 X 21 X 20 χιλ. |
Βάρος: |
100g/pair |
Κουκούπι: |
Αλουμινένια θήκη |
Θερμοκρασία λειτουργίας: |
-20℃~+70℃ |
Ονομασία προϊόντος: |
3G SDI οπτικός επεκτατής |
Πρότυπο σήματος: |
Επικαιροποιημένα συστήματα |
Συνδετήρας: |
SMB |
Τύπος ινών: |
Μονότροπος Simplex LC |
Μήκος κύματος CWDM: |
1270~1610nm |
Ηλεκτρική τροφοδοσία: |
5VDC 1A |
Μέγεθος (LxWxH): |
58 X 21 X 20 χιλ. |
Βάρος: |
100g/pair |
Κουκούπι: |
Αλουμινένια θήκη |
Θερμοκρασία λειτουργίας: |
-20℃~+70℃ |

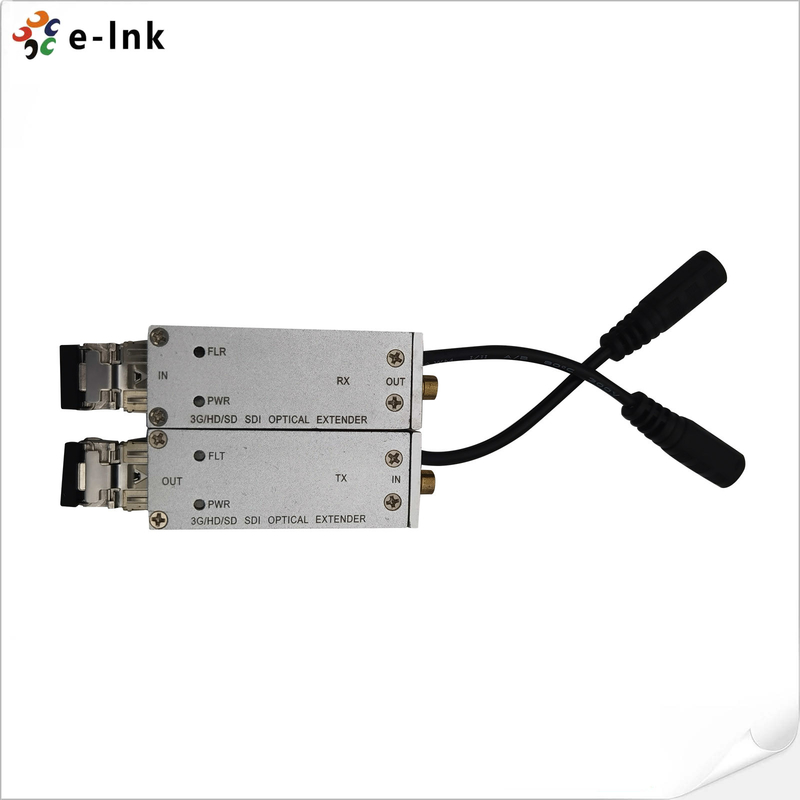

Micro 3G SDI Fiber Optical Extender Single Mode Fiber LC 20KM SMB σύνδεσμος
Πλεονέκτημα 3G-SDI Fiber Extender
ΕπικεφαλήςΠλήρως ψηφιακή μετάδοση χωρίς απώλειες, χωρίς συμπίεση ή καθυστέρηση, συγχρονική μετάδοση ήχου και βίντεο.
ΕπικεφαλήςΠαθολογικός κωδικός επιπέδου μετάδοσης·
ΕπικεφαλήςΥποστηρίζει ένα κανάλι εισόδου 3G-SDI και ενσωματωμένη συγχρονισμένη μετάδοση ήχου.
ΕπικεφαλήςΥποστηρίζει αμφίδρομη μετάδοση σήματος RS485/RS232;
ΕπικεφαλήςΥποστηρίζει διμερή εξωτερική στέρεο μετάδοση ήχου.
ΕπικεφαλήςΟ πομπός υποστήριξε έξοδο δακτυλικής διέλευσης και ο δέκτης υποστήριξε διπλή έξοδο.
ΕπικεφαλήςΣημαντική συμβατότητα, χωρίς επιλογή πηγών και συσκευών σήματος.
ΕπικεφαλήςΔείκτης κατάστασης LED για την παρακολούθηση σε πραγματικό χρόνο παραμέτρων όπως τροφοδοσία, οπτική διαδρομή, βίντεο κλπ.
Τεχνικοί δείκτες 3G SDI μέσω ινών μεταφοράς και δέκτη
|
Εισαγωγή SDI |
|
|
Πρότυπο βίντεο |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
Πρότυπο σήματος |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
|
Απόφαση |
10 Μπιτ |
|
Συνδετήρας |
ΜΜΕ |
|
SΈκδοση DI |
|
|
HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
|
Επικεφαλής SDI |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
|
Αντίσταση |
75Ω |
|
Συνδετήρας |
ΜΜΕ |
|
Οπτική διεπαφή |
|
|
Επενδύσεις |
Απλή LC, 3,125Gbps. ≤ 120km απόσταση μετάδοσης |
|
Πρότυπο μήκος κύματος SM |
1310nm, 1550nm |
|
μήκος κύματος CWDM |
1270~1610nm, 20nm πλέγμα σύμφωνα με το ITU-T |
|
Πεδίο θερμοκρασίας |
0 ~ 70 ̊C |
|
Ηλεκτρική |
|
|
Δύναμη |
5VDC, 1A |
|
Κατανάλωση |
< 5W |
|
Δείκτης LED |
|
|
FLT |
Κατάσταση σύνδεσης ινών (Απευθυντής) |
|
FLR |
Κατάσταση σύνδεσης ινών (Παραλήπτης) |
|
ΠΡΑ |
Κατάσταση ισχύος |
|
Μηχανικές |
|
|
Μέγεθος (LxWxH) |
58 x 21 x 20 mm |
|
Βάρος |
100 g/ ζευγάρι |
|
Κουκούπι |
Αλουμινένια θήκη |
|
Επιλογές τοποθέτησης |
Δισκολόπι |
|
Περιβαλλοντική |
|
|
Θερμοκρασία λειτουργίας |
-20°C+70°C |
|
Θέρμανση αποθήκευσης |
-40°C+80°C |
|
Εργασιακή υγρασία |
0~95% |
|
ΜΤΠΔ |
≥100000 ώρες |
Πληροφορίες παραγγελίας 3G-SDI μετατροπέα οπτικών ινών
|
Σχήμα |
Περιγραφή |
|
Επικεφαλής του Τμήματος Ασφάλειας |
SMB 3G/HD/SD-SDI Οπτικό Μικροεπέκταση, 1310/1550nm, Simplex LC, Ενιαία λειτουργία, 20KM συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
