Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: E-link
Πιστοποίηση: ISO9001 / CE / RoHS / FCC
Αριθμό μοντέλου: Ηλεκτρονική σύνδεση SFP-BIDI
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1Pair
Τιμή: Negotiate
Συσκευασία λεπτομέρειες: Συσκευές οπτικών ινών Τυπική συσκευασία από χαρτοκιβώτιο
Χρόνος παράδοσης: 1-3 εργάσιμες ημέρες
Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union, MoneyGram, PayPal
Δυνατότητα προσφοράς: 1000000 τεμάχια/μήνα
Ποσοστό δεδομένων: |
Gigabit Ethernet1.25G |
Προκατειλημμένο ρεύμα: |
Από 0 έως 100mA |
Θερμοκρασία εργασίας: |
0 έως +70 |
Ράδιο καμπυλότητας: |
≥40mm |
TX δύναμη: |
-5 έως 0dBm |
rx δύναμη: |
-23 έως -3dBm |
Ποσοστό δεδομένων: |
Gigabit Ethernet1.25G |
Προκατειλημμένο ρεύμα: |
Από 0 έως 100mA |
Θερμοκρασία εργασίας: |
0 έως +70 |
Ράδιο καμπυλότητας: |
≥40mm |
TX δύναμη: |
-5 έως 0dBm |
rx δύναμη: |
-23 έως -3dBm |

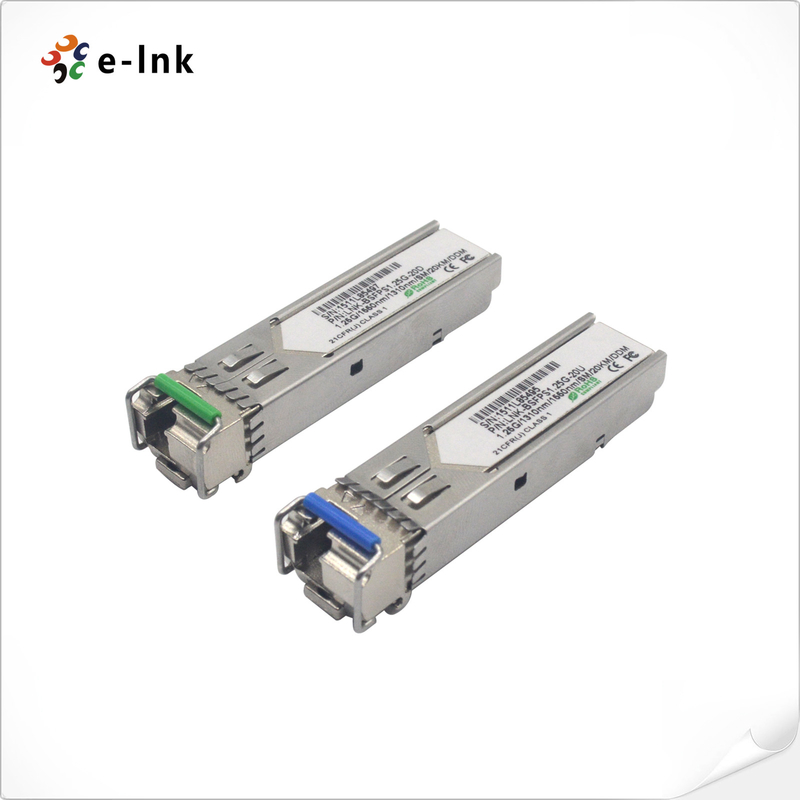

1.25Gbps SFP Διοικητικός δέκτης, 20χλμ. Ρήξη 1310nm TX / 1490nm RX
Συσκευές οπτικών ινώνΠλεονεκτήματα
Οι δέκτες SFP-BIDI είναι υψηλής απόδοσης, οικονομικά αποδοτικές ενότητες που υποστηρίζουν διπλό ρυθμό δεδομένων
1,25Gbps/1,0625Gbps και απόσταση μετάδοσης 20km με SMF.
Ο δέκτης αποτελείται από τρία τμήματα: έναν πομπό λέιζερ DFB, έναν φωτοδιόδιο PIN ενσωματωμένο
όλες οι ενότητες πληρούν τις απαιτήσεις της κατηγορίας I λέιζερ
απαιτήσεις ασφάλειας.
Οι δέκτες είναι συμβατοί με την SFP Multi-Source Agreement (MSA) και την SFF-8472.
πληροφορίες, παρακαλείστε να ανατρέξετε στην SFP MSA
Διάγραμμα μπλοκ ενότητας
Εφαρμογή
Τεχνικές παραμέτρους
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα | Σημειώσεις | ||
| Μεταδότης | ||||||||
| Κέντρο μήκους κύματος | λc | 1290 | 1310 | 1330 | nm | |||
| Φασματικό πλάτος (-20dB) | ∆λ | 1 | nm | |||||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | dB | |||||
| Μέση ισχύς εξόδου | Πουτ | - 5 | 0 | dBm | 1 | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 9 | dB | |||||
| Οπτικός χρόνος άνοδος/άπτωσης (20%~80%) | tr/tf | 0.26 | ν | |||||
| Διαφορετικό κλίσης εισόδου δεδομένων | VIN | 400 | 1800 | mV | 2 | |||
| Διαφορετική αντίσταση εισόδου | ZIN | 90 | 100 | 110 | Ω | |||
| Ενεργοποίηση TX | Απενεργοποίηση | 2.0 | Vcc | V | ||||
| Ενεργοποίηση | 0 | 0.8 | V | |||||
| Λάθος TX | Λάθος | 2.0 | Vcc | V | ||||
| Κανονικό | 0 | 0.8 | V | |||||
| Αποδέκτης | ||||||||
| Κέντρο μήκους κύματος | λc | 1470 | 1490 | 1510 | nm | |||
| Ευαισθησία του δέκτη | -23 | dBm | 3 | |||||
| Υπερφόρτωση του δέκτη | -3 | dBm | 3 | |||||
| Δαπάνες | ΔΕΣD | - 24 | dBm | |||||
| Δικαιολογημένη ζημία | ΔΕΣΑ | - 35 | dBm | |||||
| Υστερέση LOS | 1 | 4 | dB | |||||
| Διαφορετικό κυματισμό εξόδου δεδομένων | Βουτ | 400 | 1800 | mV | 4 | |||
| ΔΕΣ | Υψηλή | 2.0 | Vcc | V | ||||
| Χαμηλά | 0.8 | V | ||||||
Χρονοδιάγραμμα και Ηλεκτρική
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
| Tx απενεργοποιήστε αρνητικό χρόνο | Τ_ν | 1 | ms | ||
| Tx απενεργοποιήστε το χρόνο ισχυρισμού | t_off | 10 | μs | ||
| Χρόνος εκκίνησης, συμπεριλαμβανομένης της επαναφοράς σφάλματος Tx | t_init | 300 | ms | ||
| Χρόνος αξίωσης σφάλματος Tx | t_fault | 100 | μs | ||
| Επαναφορά σε απενεργοποίηση | t_reset | 10 | μs | ||
| Χρονοδιάγραμμα | t_loss_on | 100 | μs | ||
| Χρόνος αποπληρωμής | t_loss_off | 100 | μs | ||
| Αριθμός ρολογιού κατά σειρά | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - Υψηλό | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - χαμηλή | VΑ | 0.8 | V |
Προδιαγραφή διαγνωστικών μέσων
| Παράμετρος | Πεδίο | Μονάδα | Ακριβότητα | Κλιμάκωση |
| Θερμοκρασία | 0 έως +70 | °C | ±3°C | Εσωτερική / Εξωτερική |
| -40 έως +85 | ||||
| Τετάρτη | 3.0 προς 3.6 | V | ± 3% | Εσωτερική / Εξωτερική |
| Τρέχοντας με παράμετρο | 0 έως 100 | mA | ± 10% | Εσωτερική / Εξωτερική |
| Δύναμη TX | - 5 προς 0. | dBm | ±3dB | Εσωτερική / Εξωτερική |
| Δύναμη RX | -23 προς -3 | dBm | ±3dB | Εσωτερική / Εξωτερική |
