Λεπτομέρειες για το προϊόν
Place of Origin: China
Μάρκα: E-link
Πιστοποίηση: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Όροι πληρωμής και αποστολής
Minimum Order Quantity: 1pcs
Τιμή: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

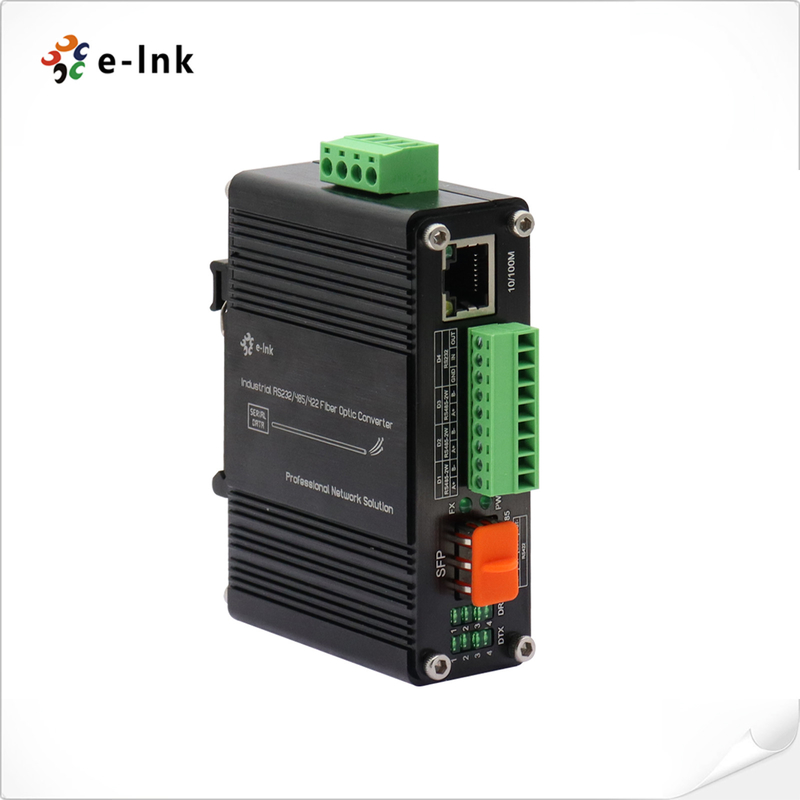

Μίνι βιομηχανικός μετατροπέας μέσων 10/100Base-T σε 100Base-X SFP
Μετατροπέας μέσων EthernetΧαρακτηριστικά
1 x 10/100BASE-T RJ45 θύρα με λειτουργία αυτόματης MDI / MDI-X
1 x θύρα SFP, 100Base-FX
1 x RS232/RS485/RS422 Σειριακή θύρα
Υποστηρίζει Full/Half-duplex, αυτόματη διαπραγμάτευση
️ Συμμόρφωση με το IEEE 802.3az Ενεργειακά αποδοτικό Ethernet (EEE)
∆ εκτεταμένοι δείκτες LED για διάγνωση δικτύου
∆ Ενσωματωμένη προστασία κατά της υπερβολικής τάσης και της στατικής
Δυναμική είσοδος του τερματικού μπλοκ 12~48VDC
Υποστηρίζει εγκατάσταση DIN-Rail & Wall-mount
-40°C έως 75°C
(-40°F έως 167°F) θερμοκρασία λειτουργίας
Σύνοψη
Το LNK-IMCRS1100-SFP είναι μετατροπέας μέσων τύπου DIN σιδηροδρόμου που υποστηρίζει εξωτερικές μονάδες SFP και
Είναι ένα προϊόν σκληρής ποιότητας του οποίου το εύρος θερμοκρασίας λειτουργίας είναι
-40°C έως +75°C. Το LNK-IMCRS1100-SFP υποστηρίζει 10/100Base-T και 100Base-X SFP και RS232/RS485/RS422
Η θύρα Ethernet υποστηρίζει τόσο τη λειτουργία half-duplex όσο και τη λειτουργία full-duplex.
Μονούλες SFP (μοναδικές/πολυμοναδικές ίνες, 1/2 πυρήνας) όπως απαιτείται.
σήμα / δεδομένα RJ45 σε μια σύνδεση οπτικών ινών για την επέκταση του σήματος έως 2 χιλιόμετρα σε πολυμέθοδο ινών και 80 χιλιόμετρα σε
μονοδιαχείριση ινών.
Τεχνικοί δείκτες
| Ethernet | |
| Προδιαγραφές | IEEE802.3 10Base-T |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | |
| Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3az | |
| Τύπος επεξεργασίας | Αποθήκευση και διαβίβαση |
| Ποσοστό διήθησης προόδου | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Μνήμη μπουφέρα πακέτων | 1 Mbit |
| Μέγιστο μήκος πακέτου | 9K bytes |
| Μέγεθος πίνακα διευθύνσεων | Διεύθυνση MAC 2K |
| Διασύνδεση | |
| Πύλη Ethernet: | 1 x RJ45 |
| Οπτική θύρα: | 1 x SFP 100Base-FX |
| Σειριακή θύρα | 1 x RS232/RS485/RS422 Βιομηχανικός τερματικός σταθμός |
| RS232/RS485/RS422 | |
| Σειριακή διεπαφή | Βιομηχανικός τερματικός σταθμός |
| Λιμάνια σήματος | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H μπορεί να ομαδοποιηθεί σε 1Ch RS422 υψηλής ταχύτητας |
| Ποσοστό Baud | RS485/RS422/RS232:4800-460800 |
| Τύπος | ΕΠΕ /ΕΠΕ RS232/485/422 |
| Σειριακή απόσταση | RS232: 15 μέτρα, RS485/422: 1000 μέτρα |
| Ποσοστό | Μέγιστο 2Mbps |
| RS-232 | ΤΧΔ, RXD, GND - Διοπτική |
| RS-485 | D+, D-, GND - Διοπτική |
| Στατική προστασία | Προστασία από ηλεκτροστατική έκρηξη (ESD) 15KV |
| Προστασία από υπερτάσεις | Προστασία από υπερτάσεις 1500W/δευτερόλεπτο |
| Ηλεκτρική και Μηχανική | |
| Δύναμη εισόδου | 12~48VDC, τετραπινικό τερματικό μπλοκ |
| Κατανάλωση ενέργειας | 3W Μαξ. |
| Μέγεθος (WxDxH) | 95 x 70 x 30 mm |
| Βάρος | 0.25 κιλά |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές στερέωσης: | DIN-Rail / τοιχώτης |
| Δείκτες LED | |
| ΠΡΑ | Κατάσταση ισχύος |
| Χρηματοοικονομική συναλλαγή | Κατάσταση σύνδεσης δεδομένων |
| 10/100M | Κατάσταση Ethernet |
| DTX 1 2 3 4 | Κατάσταση σειριακών δεδομένων |
| DRX 1 2 3 4 | Κατάσταση σειριακών δεδομένων |
| Περιβαλλοντική | |
| Θερμοκρασία λειτουργίας: | -40°C έως 75°C (-40°F έως 167°F) |
| Θέρμανση αποθήκευσης: | -40°C έως 85°C (-40°F έως 185°F) |
| Σχετική υγρασία: | 5% έως 95% μη συμπυκνωτικό |
| ΜΤΠΔ | > 200 000 ώρες |
| Κανονιστικές εγκρίσεις | |
| ISO9001, CE, FCC, RoHS | |
ΕΜΕ: EN55022:2010+AC: 2011, κατηγορία Α EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
ΕΣΜ: Δελτίο ΕΚΑΧ αριθ. Δελτίο ΕΚΑΧ αριθ. Δελτίο ΕΚΑΧ αριθ. IEC 61000-4-5: 2014 (Περίοδος) Δελτίο ΕΚΑΧ αριθ. Δελτίο ΕΚΑΧ αριθ. | |
Εφαρμογή
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| Δελτίο ΕΚΑΧ της 28ης Ιουλίου 2014. | Μίνι βιομηχανικός μετατροπέας μέσων 10/100Base-T σε 100Base-X SFP Fiber Ethernet με 1Ch RS232/RS485/RS422 |
| Επιλογές SFP | Παρακαλούμε επιλέξτε το SFP σας στη σελίδα μας για τις επιλογές SFP (βιομηχανικό SFP). |
| Η μονάδα SFP πρέπει να αγοράζεται χωριστά. | |
| Επιλογές τοποθέτησης | ️ Η προεπιλεγμένη στήριξη DIN-Rail είναι εγκατεστημένη· περιλαμβάνεται και η στήριξη τοίχου. |
| Επιλογές ισχύος | 24W/1A 24VDC τροφοδοσία. |
| Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά. |
