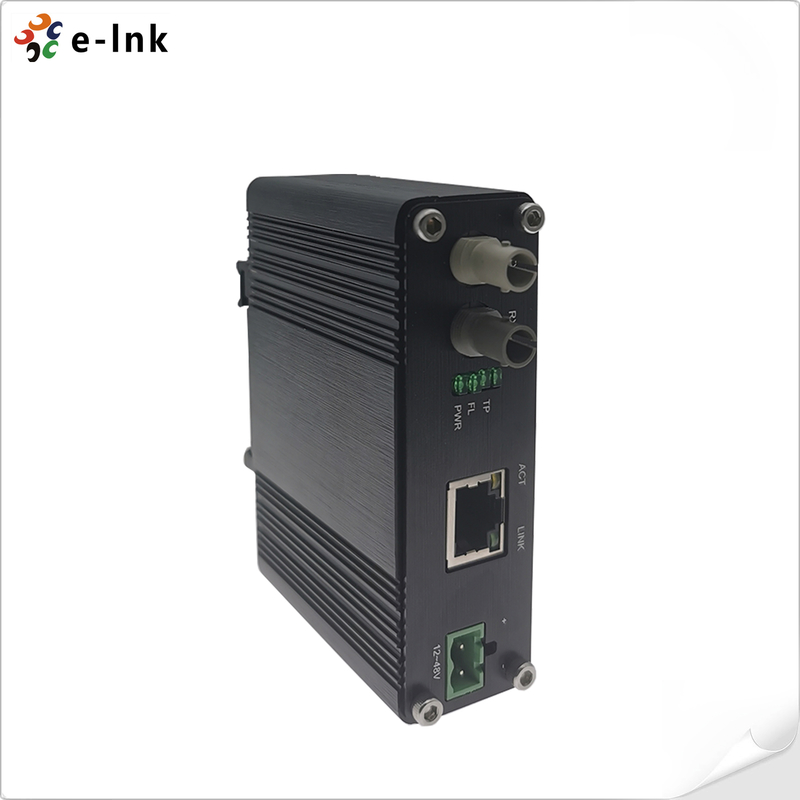

Μίνι βιομηχανικό 10base-τ στο μετατροπέα MEDIA 10base-ΛΦ Ethernet

Ethernet

Πρότυπα:

IEEE 802.3

10 Βάση-Τ

10 Βάση-FL

Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3az

IEEE802.3x Πλήρης διπλή και έλεγχος ροής

Μέσα μετατροπής:

Τρόπος αποθήκευσης και προώθησης ή Τρόπος διακοπής

Δυνατότητα διήθησης:

14,880pps (10Mbps)

Wμήκος:

850nm

Χώρος αποθήκευσης:

Ενσωματωμένο σε 128Kb RAM για αποθήκευση δεδομένων

Έλεγχος ροής:

Πλήρης διπλής λειτουργίας: έλεγχος ροής

Μισό διπλό: αντίστροφη πίεση

ΓΔιάρκεια:

50/125um ή 62.5/125um Πολυδιάστατο διπλάσιο καλώδιο οπτικών ινών για 10Base-FL

100 μέτρα κατ' ανώτατο όριο για το UTP

2000 μέτρα κατ' ανώτατο όριο για την πολλαπλή λειτουργία οπτικών ινών

Τύπος μετάδοσης:

Διάταξη βάσης

Διακόπτης σύνδεσης:

Δύο θέσεις 10Base-T διακόπτης στην πλευρά RJ-45 (hub ή W/S)

Διασύνδεση

Συνδετήρας:

1x RJ45 10Base-T

Οπτική θύρα:

1 x ST10Βάση-FΑ

Ηλεκτρική και Μηχανική

Δύναμη εισόδου:

12~48VDC, τερματικό τετράγωνο 2 πινών

Καταναλώσεις ενέργειας:

5W Μαξ.

Δείκτες LED:

ΠWR:

Κατάσταση ισχύος

ACT:

Κατάσταση σύνδεσης δεδομένων

TP:

Κατάσταση Ethernet

Επικεφαλής

Φυτικές ίνες LΣημείωση: Κατάσταση

Μέγεθος (WxDxH):

95 x70 x30 χμ

Βάρος:

0.25 κιλά

Κεφάλαιο:

Αλουμίνιο Υπόθεση

Επιλογές στερέωσης:

DIN-Rail / τοιχώτης

Περιβαλλοντική

Θερμοκρασία λειτουργίας:

-40°C έως75°C (-40°F έως 167°F)

Θέρμανση αποθήκευσης:

-40°C έως 85°C (-40°F έως 185°F)

Σχετική υγρασία:

5% έως 95% μη συμπυκνωτικό

ΜΤΠΔ

> 200 000 ώρες

Κανονιστικές εγκρίσεις

ISO9001, CE, FCC, RoHS

ΕΜΕ:

EN55022:2010+AC: 2011, κατηγορία Α

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

ΕΣΜ:

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

IEC 61000-4-5: 2014 (Περίοδος)

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Σχήμα

Περιγραφή

Αξιολόγηση των επιπέδων και των επιπέδων

Μίνι Βιομηχανικός μετατροπέας μέσων 10BASE-T σε 10BASE-FL Ethernet, πολλαπλής λειτουργίας, 2km, 850nm, ST

Επιλογές τοποθέτησης

️ Εγκατασταθεί προεπιλεγμένη στήριξη DIN-Rail· περιλαμβάνεται στήριξη τοίχου.

Επιλογές ισχύος

Επικεφαλής24W/1A24Ηλεκτρική τροφοδοσία VDC.

Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά.
