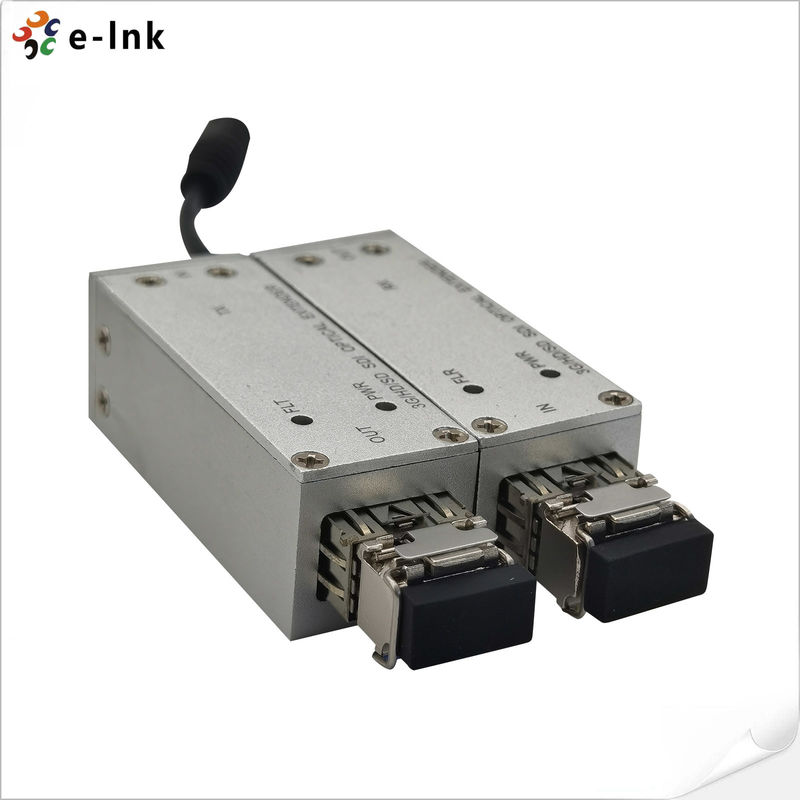

Οπτικός μικροεπέκτασης SMB 3G/HD/SD-SDI
Οπτικός Μικρο-Επεκτατής SMB 3G/HD/SD-SDI
Μοντέλο: Σειρά LNK-M3G-SMB1V-20
Επισκόπηση
Η σειρά LNK-M3G-SMB1V-20 είναι ένα σύστημα μετάδοσης οπτικών ινών μικρο-επεκτατή 3G-SDI/HD-SDI/SD-SDI που μεταδίδει
ένα ψηφιακό βίντεο υψηλής ευκρίνειας 3G-SDI, HD-SDI, SD-SDI ή ένα ρεύμα DVB-ASI μέσω μιας μονής ίνας ή πολλαπλών τρόπων
υποστηρίζοντας τα πρότυπα SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI). Με την προηγμένη του
ψηφιακή τεχνολογία μετάδοσης οπτικών ινών, δεν απαιτούνται ρυθμίσεις, είναι απλό στην εγκατάσταση και εύκολο στη λειτουργία. Το
Η σειρά μικρο-επεκτατών SDI χρησιμοποιεί τροφοδοσία 5V με χαμηλή κατανάλωση ενέργειας.
Χαρακτηριστικά
► Αυτόματη αναγνώριση σήματος 3G-SDI/HD-SDI/SD-SDI, δεν απαιτείται χειροκίνητη επιλογή
► Απόσταση μετάδοσης έως 120km
► Τεχνολογία CWDM για να επιτρέψει έως και 16(18) κανάλια να μεταδίδονται μέσω μιας ίνας
► Συμβατό με SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
► Συμβατό με DVB-ASI(EN50083-9)
► Βολική ένδειξη κατάστασης LED. Δείκτης σύνδεσης ινών, τροφοδοσία.
► Η πλακέτα PCB είναι φιλική προς το περιβάλλον (χωρίς Pb)
► Πλακέτα PCB με σχεδιασμό πολλαπλών στρώσεων για να εξασφαλίσει σταθερή και αξιόπιστη μετάδοση σήματος
Τεχνικοί Δείκτες
| Είσοδος SDI |
| Πρότυπο βίντεο |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Πρότυπο σήματος |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
| Ανάλυση |
10 Bit |
| 800mVp-p±10% |
<380mVp-p |
| 75Ω |
Σύνδεσμος |
| SMB |
Οπτική Διεπαφή |
| Έξοδος SDIΕπίπεδο σήματος |
| 800mVp-p±10% |
Χρόνος ανόδου/πτώσης |
| <0.8ns |
HD-SDI Jitter |
| <0.2UI(134ps)@100kHz, |
<1.0UI(673ps)@10HzSDI Jitter |
| <0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
Αντίσταση |
| 75Ω |
Σύνδεσμος |
| SMB |
Οπτική Διεπαφή |
| SFP |
| Simplex LC, 3,125Gbps. ≤120km απόσταση μετάδοσης |
Τυπικό μήκος κύματος SM |
| 1310nm, 1550nm |
Μήκος κύματος CWDM |
| 1270~1610nm, πλέγμα 20nm σύμφωνα με ITU-T |
Εύρος θερμοκρασίας |
| 0~70˚C |
Ηλεκτρικά |
| Τροφοδοσία |
| 5VDC, 1A |
Κατανάλωση |
| <5W |
Δείκτης LED |
| FLT |
| Κατάσταση σύνδεσης ινών (Πομπός) |
FLR |
| Κατάσταση σύνδεσης ινών (Δέκτης) |
PWR |
| Κατάσταση τροφοδοσίας |
Μηχανικά |
| Διαστάσεις (ΜxΠxΥ) |
| 58 x 21 x 20 mm |
Βάρος |
| 100g/ζεύγος |
Περίβλημα |
| Θήκη αλουμινίου |
Επιλογές τοποθέτησης |
| Επιτραπέζιο |
Περιβαλλοντικά |
| Θερμοκρασία λειτουργίας |
| -20℃～+70℃ |
Θερμοκρασία αποθήκευσης |
| -40℃～+80℃ |
Υγρασία λειτουργίας |
| 0~95% |
MTBF |
| ≥100000 ώρες |
Εφαρμογή |
Πληροφορίες παραγγελίας
Μοντέλο
| Περιγραφή |
LNK-M3G-SMB1V-20 |
| Οπτικός Μικρο-Επεκτατής SMB 3G/HD/SD-SDI, 1310/1550nm, Simplex LC, Single Mode, 20KM συμπεριλαμβανομένου του Πομπού και του Δέκτη, που χρησιμοποιείται σε ζεύγη |
|
