Μετατροπέας 4 καναλιών SDI
, Μετατροπέας ινών 3G-SDI

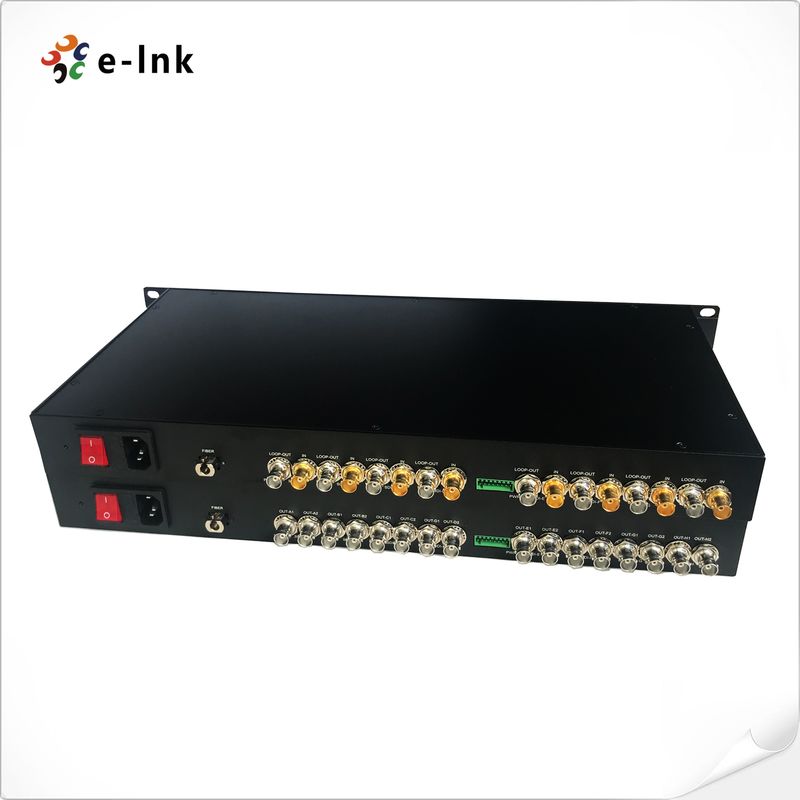

Μετατροπέας ινών 3G-SDI διδιάστατου τύπου 4 καναλιών
4-Κανάλι.Δίδυμη 3Μετατροπέας ινών G-SDI
Πρότυπο: σειρά LNK-3GSDI-4BV
Σύνοψη
Η σειρά LNK-3GSDI-4BV υποστηρίζει τη μετάδοση σήματος βίντεο υψηλής ευκρίνειας 3G-SDI
μέσω ενός ενιαίου καλωδίου οπτικών ινών, και να παρακολουθήσουν το σήμα τοπικά πάνω από μια έξοδος 3G / HD-SDI βρόχο.
Οι μετατροπείς ινών περιλαμβάνουν έναν πομπό και έναν δέκτη για σήμα 1080P 3G-SDI.
μπορεί ταυτόχρονα να μεταδίδει 4-Ch διμερές 3G-SDI Video, 1-Ch Reverse RS-485 δεδομένα, σήμα μέσω ενός μόνο
Η ποιότητα βίντεο μέχρι το πρότυπο μετάδοσης, η ποιότητα ήχου μέχρι το επίπεδο CD υποστηρίζει τα δεδομένα RS-485
μορφή επικοινωνίας.
Χαρακτηριστικά
4 κανάλια αμφίδρομης 3G-SDI μετάδοσης βίντεο μέσω οπτικών ινών
∆ Αυτοματοποιημένη εξίσωση καλωδίων για την εξασφάλιση της ακεραιότητας του σήματος
∙ Αυτόματη επαναδιαστολή 270Mbit/s - 1,48Gbit/s - 3Gbit/s
️ Απευθείας συμβατότητα με συστήματα κάμερας 3G-SDI και υποστήριξη πρωτόκολλων δεδομένων RS-485
Δυνατότητα μετάδοσης μήκους τουλάχιστον 10 χλμ. έως 120 χλμ.
∆ Εισαγωγή ισχύος του τερματικού τεμαχίου για βιομηχανικές εφαρμογές
Υποστηρίζει θερμή ανταλλαγή και θερμή σύζευξη
¢ Πλήρης ψηφιακή μετάδοση χωρίς συμπίεση σε επίπεδο εκπομπής·
∆υστυχώς, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για την επίτευξη των στόχων που προβλέπονται στο σημείο 5.3.
̇ τεχνική WDM/CWDM/DWDM με οπτική ίνα·
- ευρύ εύρος θερμοκρασιών βιομηχανικού επιπέδου (-40°C~+85°C), προσαρμόσιμη σε διάφορα περιβάλλοντα,
Τεχνικοί δείκτες
| Διεπαφή οπτικών ινών |
| Διασύνδεση ινών |
Simplex LC |
| Απόσταση μετάδοσης |
550μ-20χλμ. |
| Διάστημα κύματος |
1310nm/1550nm |
| Βίντεο |
| Διασύνδεση βίντεο |
BNC |
| Αντίσταση εισόδου/εξόδου βίντεο |
75Ω |
| Τεχνική εικόνα |
Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο |
Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) |
< 1% |
| Υποστήριξη μορφότυπου SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Πρότυπο SDI βίντεο |
270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) |
| Πληροφορίες |
| Φυσική διεπαφή |
Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων |
Επιστροφή RS485 |
| Υποστήριξη συχνότητας/τιμής |
Μέγιστο 57600bps για RS485 |
| ΒΑ |
< 10 ̇9 |
| Ηλεκτρική |
| Διορθωτής ισχύος |
Ηλεκτρονικό ρεύμα 110~220V |
| Κατανάλωση ενέργειας |
< 15W |
| Δείκτης LED |
| Δοκιμαστικό σήμα SDI A/B/C/D/E/F/G/H |
Βίντεο SDI |
| ΠΡΑ |
Ηλεκτρική τροφοδοσία |
| Μηχανικές |
| Μέγεθος (LxWxH) |
19 ιντσών 1U (483 x 220 x 44.45mm) |
| Βάρος |
7KG/ζάμι |
| Κουκούπι |
Αλουμινένια θήκη |
| Επιλογές τοποθέτησης |
Στήριξη στηρίγματος |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας |
-20°C+70°C |
| Θέρμανση αποθήκευσης |
-40°C+80°C |
| Εργασιακή υγρασία |
0~95% |
| ΜΤΠΔ |
≥100000 ώρες |
Πληροφορίες παραγγελίας
| Σχήμα |
Περιγραφή |
| LNK-3GSDI-4BV |
4-Ch Διοπτικό 3G-SDI βίντεο με βρόχο, 20km, SM, FC, συμπεριλαμβανομένου 1 πομπού και 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-3GSDI-4BV1R |
4-Ch Διοικητικό SDI βίντεο με βρόχο + 1-Ch RS485 Αντίστροφα δεδομένα, 20km, SM, FC, συμπεριλαμβανομένου 1 πομπού και 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
