Επισημαίνω:
Πολλαπλασιαστή PDH ινών 4E1 4FE
, πολλαπλασιαστή PDH με οπτική ίνα με εγγύηση
, 1+1 πολλαπλασιαστή ινών για PDH

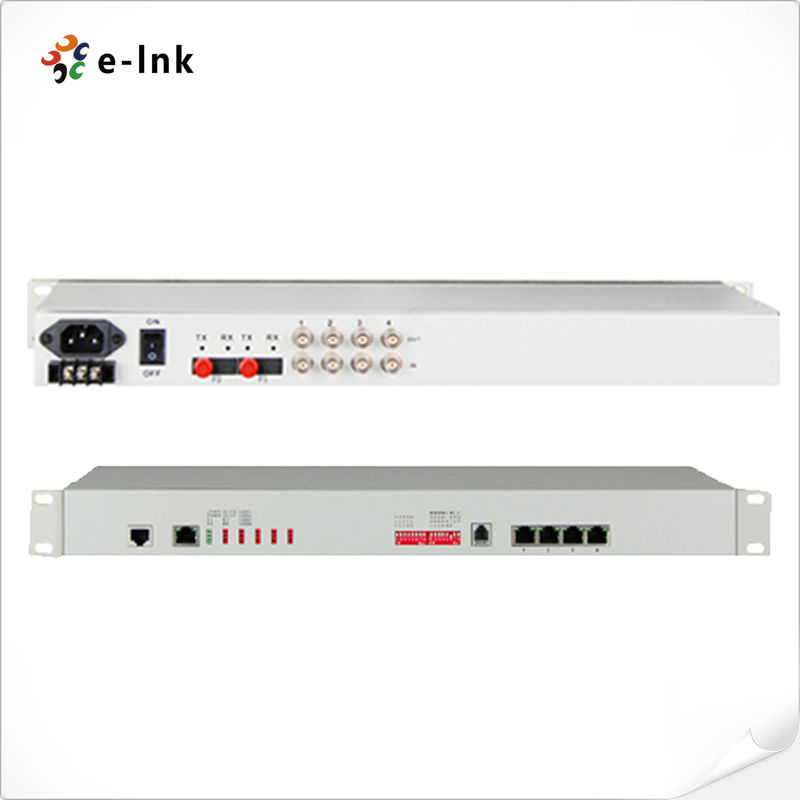

4E1 + 4FE 1+1 πολυπλέξερ PDH ινών
4E1 + 4FE 1+1 πολυπλέξερ PDH ινών
Πλεονεκτήματα
·Βάσει της ίδιας της IC με πνευματικά δικαιώματα
·Μοντυλοποιημένος ευρύ δυναμικός οπτικός ανιχνευτής
·Η συσκευή παρέχει κύρια οπτική ίνες διεπαφή και αντίγραφο οπτικής ίνες διεπαφή, διπλή οπτική λειτουργία Port αντίγραφο διασφαλίζει ότι η εργασία δεν θα σπάσει ποτέ
·Η ταχύτητα διεπαφής Ethernet είναι 10M/100M, μισή/πλήρη διπλή αυτο- διαπραγμάτευση
·4Channel Ethernet διεπαφή είναι διασύνδεση διακόπτη, υποστήριξη VLAN, μπορεί να οριστεί σε 4 κανάλια λογική απομόνωση
·Η διεπαφή E1 συμμορφώνεται με την G.703, υιοθετεί την τεχνολογία ανάκτησης ψηφιακού ρολογιού και ομαλής κλειδώσεως φάσης
·1 κανάλι PCM ψηφιακό επαγγελματικό τηλέφωνο (προαιρετικό)
·Όταν οπτικό χάσει σήμα, μπορεί να ανιχνεύσει την τηλεχειριστή συσκευή είναι εκτός ισχύος ή ίνες είναι αποσυνδεδεμένη, και υποδεικνύει συναγερμό από LED
·Η τοπική συσκευή μπορεί να δει την κατάσταση λειτουργίας της απομακρυσμένης συσκευής
·Παρέχει 2 διεπαφή επέκτασης, μπορείτε να επεκτείνετε 1 ~ 2Channel ασυνήθιστα δεδομένα, όπως RS232/RS485/RS422/Manchester κώδικας.
·1~2 κανάλια φωνής, 1~4 κανάλια διακόπτης ή δύο/τέσσερις γραμμές ήχου και ούτω καθεξής
·Παρέχει εντολή την απομακρυσμένη διεπαφή Loop Back, ευκολία συντήρηση γραμμής
·Η απόσταση μετάδοσης είναι έως και 2-120 χλμ χωρίς διακοπή.
·Δύναται να χρησιμοποιηθεί σε ηλεκτρονικό ρεύμα
·Δυνατότητα ανίχνευσης πολικότητας τροφοδοσίας DC-48V/DC24V, χωρίς πολικότητα
Σύνοψη
Η συσκευή αυτή παρέχει διεπαφή 1-4Channel E1, διεπαφή κυριότερης οπτικής ινών και διεπαφή εφεδρικής οπτικής ινών, διεπαφή 1-4Channel 10M/100M Ethernet (Line Rate 100M) και διεπαφή επέκτασης 2.Η διασύνδεση Ethernet 4Channel είναι διασύνδεση διακόπτηΗ διεπαφή επέκτασης 2 μπορεί να χρησιμοποιηθεί ως κανάλι μετάδοσης RS232/RS485/RS422 ασύγχρονα δεδομένα, φωνητικό σήμα, 2/4 γραμμή E&M ήχο σήμα, σήμα διακόπτη,Σήμα Ethernet (πεδίο ευρύτητας 2M)Είναι πολύ ευέλικτο. Έχει λειτουργία συναγερμού. Η εργασία είναι αξιόπιστη, σταθερή και χαμηλή κατανάλωση ενέργειας, υψηλή ολοκλήρωση, μικρό μέγεθος.
Τεχνικοί δείκτες
|
Παράμετρος
|
Προδιαγραφές
|
|
Φυτικές ίνες
|
|
Πολυδιάστατες ίνες
|
|
Τύπος ινών
|
50/125um, 62.5/125um
|
|
Μέγιστη απόσταση μετάδοσης
|
5 χλμ @ 62,5 / 125um μονοτρόπης ινών, εξασθένιση (3dbm/km) μήκος κύματος: 820nm
|
|
Δύναμη μεταφοράς
|
-12dBm (μίν) ~-9dBm (μέγιστο)
|
|
Ευαισθησία του δέκτη
|
-28 dBm (Min)
|
|
Προϋπολογισμός σύνδεσης
|
16dBm
|
|
Μοναδικές ίνες
|
|
Τύπος ινών
|
8/125um, 9/125um
|
|
Μέγιστη απόσταση μετάδοσης
|
40 χιλιόμετρα
|
|
Απόσταση μετάδοσης
|
40 χλμ @ 9 / 125um μονοδιαχείριση ινών, εξασθένιση (0,35dbm/km)
|
|
Μέγεθος κύματος
|
1310nm
|
|
Δύναμη μεταφοράς
|
-9dBm (μίν) ~-8dBm (μέγιστο)
|
|
Ευαισθησία του δέκτη
|
-27 dBm (Min)
|
|
Προϋπολογισμός σύνδεσης
|
18dBm
|
|
Διασύνδεση E1
|
|
Πρότυπο διεπαφής
|
συμμορφώνονται με το πρωτόκολλο Γ.703
|
|
Ποσοστό διεπαφής
|
n*64Kbps±50ppm
|
|
Κωδικός διεπαφής
|
HDB3
|
|
Ε1 Αντίσταση:
|
75Ω (μη ισορροπία), 120Ω (ισορροπία)
|
|
Αντοχή σε τζίτερ
|
Σύμφωνα με τα πρωτόκολλα G.742 και G.823
|
|
Επιτρεπόμενη εξασθένιση
|
0~6dBm
|
|
EthernetΕγώ...Διασύνδεση (10/100M)
|
|
Ποσοστό διεπαφής
|
10/100 Mbps, μισή/πλήρη διπλή αυτοδιαπραγμάτευση
|
|
Πρότυπο διεπαφής
|
Συμβατό με το IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Δυνατότητα MAC διεύθυνσης
|
4096
|
|
Συνδετήρας
|
RJ45, υποστήριξη Auto-MDIX
|
|
Δύναμη
|
|
Ηλεκτρική τροφοδοσία
|
AC180V ~ 260V·Δ.Σ.Επικεφαλής48V·Συνεχής ισχύς +24V
|
|
Κατανάλωση ενέργειας
|
≤10W
|
|
Διάσταση
|
|
Μέγεθος προϊόντος
|
19 ίντσες 1U 485X138X44mm ((WXDXH))
|
|
Απλή συσκευασία
|
522X198X82mm ((WXDXH))
|
|
Μονάδα βάρος
|
3 κιλά
|
|
Περιβάλλον εργασίας
|
|
Θερμοκρασία λειτουργίας
|
-10°C ~ 50°C
|
|
Εργασιακή υγρασία
|
5% έως 95% (χωρίς συμπύκνωση)
|
|
Θέρμανση αποθήκευσης
|
-40°C ~ 80°C
|
|
Η υγρασία αποθήκευσης
|
5% έως 95% (χωρίς συμπύκνωση)
|
Εφαρμογή
