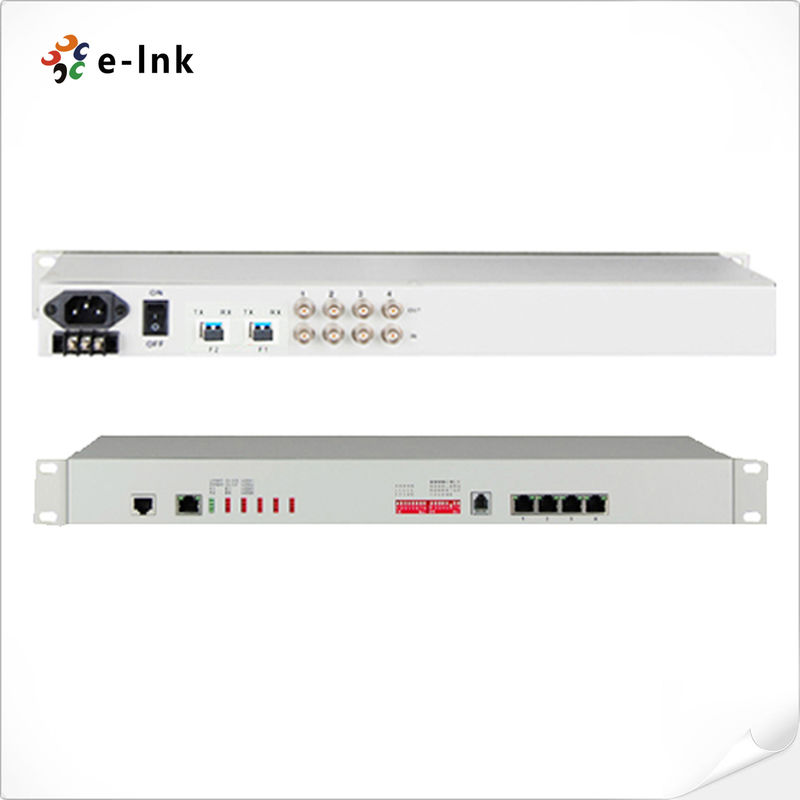

4E1 + 4GE 1+1 Fiber PDH Πολυπλέκτης
4E1 + 4GE 1+1 Fiber PDH Multiplexer
Πλεονεκτήματα
· Βασισμένο σε IC ιδιόκτητου λογισμικού
· Μονάδα ευρέος δυναμικού οπτικού ανιχνευτή
· Η συσκευή παρέχει κύρια οπτική ίνα και εφεδρική οπτική ίνα, η λειτουργία εφεδρείας διπλής οπτικής θύρας διασφαλίζει ότι η εργασία δεν θα διακοπεί ποτέ
· Η ταχύτητα της διασύνδεσης Ethernet είναι 10M/100/1000M, αυτόματη διαπραγμάτευση half/full duplex
· Η διασύνδεση 4Channel Ethernet είναι διασύνδεση switch, υποστηρίζει VLAN, μπορεί να ρυθμιστεί σε 4 κανάλια λογικής απομόνωσης
· Η διασύνδεση E1 συμμορφώνεται με το G.703, υιοθετεί τεχνολογία ψηφιακής ανάκτησης ρολογιού και ομαλής φάσης-κλειδώματος
· 1Channel ψηφιακό τηλέφωνο PCM (προαιρετικό)
· Όταν το οπτικό σήμα χαθεί, μπορεί να ανιχνεύσει εάν η απομακρυσμένη συσκευή είναι απενεργοποιημένη ή η ίνα είναι αποσυνδεδεμένη και υποδεικνύει συναγερμό με LED
· Η τοπική συσκευή μπορεί να δει την κατάσταση λειτουργίας της απομακρυσμένης συσκευής
· Παρέχει 2 διασυνδέσεις επέκτασης, μπορείτε να επεκτείνετε 1~2Channel ασύγχρονα δεδομένα, όπως RS232/RS485/RS422/Manchester code;
· 1~2Channel φωνή, 1~4Channel switch , ή δύο/τετραγραμμική audio και ούτω καθεξής
· Παρέχει εντολή Loop Back της απομακρυσμένης διασύνδεσης, διευκολύνει τη συντήρηση της γραμμής
· Η απόσταση μετάδοσης είναι έως 2-120Km χωρίς διακοπή
· AC 220V, DC-48V, DC24V μπορεί να είναι προαιρετικό
· Λειτουργία ανίχνευσης πολικότητας τροφοδοσίας DC-48V/DC24V, Polarity-Free
Επισκόπηση
Αυτή η συσκευή παρέχει 1-4Channel διασύνδεση E1, κύρια οπτική ίνα και εφεδρική οπτική ίνα, 1-4Channel 10M/100/1000M Ethernet interface (Line Rate 1000M) και 2 διασυνδέσεις επέκτασης. Η διασύνδεση 4Channel Ethernet είναι διασύνδεση switch, μπορεί να υποστηρίξει VLAN. 2 διασυνδέσεις επέκτασης μπορούν να χρησιμοποιηθούν ως κανάλι μετάδοσης ασύγχρονων δεδομένων RS232/RS485/RS422, φωνητικού σήματος, 2/4 γραμμών E&M audio signal, switch signal, Ethernet signal (Bandwidth 2M). Είναι πολύ ευέλικτο. Έχει λειτουργία συναγερμού. Η εργασία είναι αξιόπιστη, σταθερή και χαμηλής κατανάλωσης ενέργειας, υψηλής ενσωμάτωσης, μικρού μεγέθους.
Τεχνικοί Δείκτες
|
Παράμετρος
|
Προδιαγραφή
|
|
Ίνα
|
|
Ίνα πολλαπλών τρόπων
|
|
Τύπος ίνας
|
50/125um, 62.5/125um
|
|
Μέγιστη απόσταση μετάδοσης
|
5Km @ 62.5 / 125um single mode fiber, attenuation (3dbm/km)Wave Length: 820nm
|
|
Ισχύς εκπομπής
|
-12dBm (Min) ~-9dBm (Max)
|
|
Ευαισθησία δέκτη
|
-28dBm (Min)
|
|
Προϋπολογισμός σύνδεσης
|
16dBm
|
|
Ίνα μονής λειτουργίας
|
|
Τύπος ίνας
|
8/125um, 9/125um
|
|
Μέγιστη απόσταση μετάδοσης
|
40Km
|
|
Απόσταση μετάδοσης
|
40Km @ 9 / 125um single mode fiber, attenuation (0.35dbm/km)
|
|
Μήκος κύματος
|
1310nm
|
|
Ισχύς εκπομπής
|
-9dBm (Min) ~-8dBm (Max)
|
|
Ευαισθησία δέκτη
|
-27dBm (Min)
|
|
Προϋπολογισμός σύνδεσης
|
18dBm
|
|
Διασύνδεση E1
|
|
Τυπική διασύνδεση
|
συμμορφώνεται με το πρωτόκολλο G.703
|
|
Ρυθμός διασύνδεσης
|
n*64Kbps±50ppm
|
|
Κωδικός διασύνδεσης
|
HDB3
|
|
Αντίσταση E1:
|
75Ω (μη ισορροπημένη), 120Ω (ισορροπημένη)
|
|
Ανοχή jitter
|
Σύμφωνα με το πρωτόκολλο G.742 και G.823
|
|
Επιτρεπόμενη εξασθένηση
|
0~6dBm
|
|
Ethernet Διασύνδεση (10/100M)
|
|
Ρυθμός διασύνδεσης
|
10/100/1000Mbps, αυτόματη διαπραγμάτευση half/full duplex
|
|
Τυπική διασύνδεση
|
Συμβατό με IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Δυνατότητα διεύθυνσης MAC
|
4096
|
|
Σύνδεσμος
|
RJ45, υποστήριξη Auto-MDIX
|
|
Ισχύς
|
|
Τροφοδοσία
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Κατανάλωση ρεύματος
|
≤10W
|
|
Διάσταση
|
|
Μέγεθος προϊόντος
|
19 ίντσες 1U 485X138X44mm(WXDXH)
|
|
Απλή συσκευασία
|
522X198X82mm(WXDXH)
|
|
Βάρος τεμαχίου
|
3KG
|
|
Περιβάλλον εργασίας
|
|
Θερμοκρασία λειτουργίας
|
-10°C ~ 50°C
|
|
Υγρασία λειτουργίας
|
5%~95 % (χωρίς συμπύκνωση)
|
|
Θερμοκρασία αποθήκευσης
|
-40°C ~ 80°C
|
|
Υγρασία αποθήκευσης
|
5%~95 % (χωρίς συμπύκνωση)
|
Εφαρμογή
