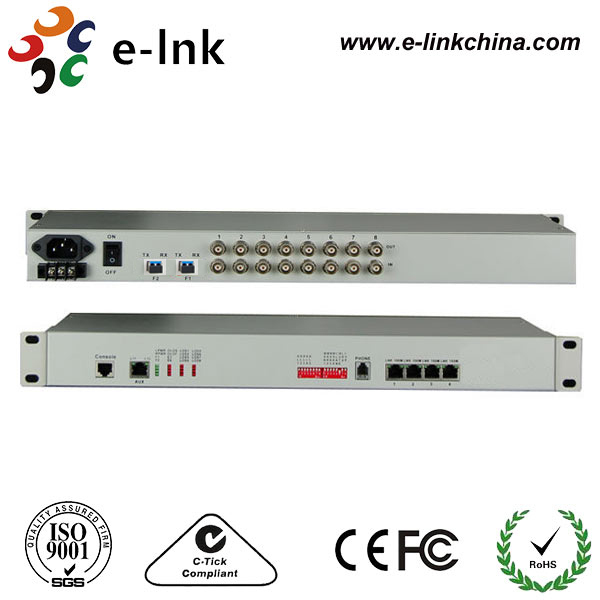

8E1 + 4FE 1+1 Πολυπλέκτης Fiber PDH
8E1 + 4FE 1+1 Fiber PDH Multiplexer
Πλεονεκτήματα
· Βασισμένο σε IC με δικό του πνευματικό δικαίωμα
· Το εύρος ζώνης είναι έως 1.5G, μπορεί να εξοικονομήσει πηγές γραμμής
· Η ταχύτητα της διεπαφής Ethernet είναι 10M/100M, ημιαμφίδρομη/πλήρης αμφίδρομη αυτόματη προσαρμογή
· Η διεπαφή Ethernet 4 καναλιών είναι διεπαφή διακόπτη, υποστηρίζει VLAN, μπορεί να ρυθμιστεί σε λογική απομόνωση 4 καναλιών
· Η διεπαφή E1 συμμορφώνεται με το G.703, υιοθετεί τεχνολογία ψηφιακής ανάκτησης ρολογιού και ομαλού κλειδώματος φάσης
· 1Channel ψηφιακό επαγγελματικό τηλέφωνο (προαιρετικό)
· Παρέχει διεπαφή διαχείρισης κονσόλας
· Όταν το οπτικό σήμα χαθεί, μπορεί να ανιχνεύσει εάν η απομακρυσμένη συσκευή είναι απενεργοποιημένη ή εάν η ίνα είναι αποσυνδεδεμένη, και υποδεικνύει συναγερμό με LED
· Η τοπική συσκευή μπορεί να δει την κατάσταση λειτουργίας της απομακρυσμένης συσκευής
· Παρέχει 2 διεπαφές επέκτασης, μπορείτε να επεκτείνετε 1~2Channel ασύγχρονα δεδομένα, όπως RS232/RS485/RS422/Manchester code;
· 1~2Channel φωνή, 1~2Channel E1, 1~4Channel διακόπτης ή Παρέχετε εντολή για το Loop Back της απομακρυσμένης διεπαφής, διευκολύνετε τη συντήρηση της γραμμής
· Η απόσταση μετάδοσης είναι έως 2-120Km χωρίς διακοπή
· AC 220V, DC-48V, DC24V μπορεί να είναι προαιρετικό
· Λειτουργία ανίχνευσης πολικότητας τροφοδοσίας DC-48V/DC24V, Χωρίς πολικότητα
Επισκόπηση
Αυτή η συσκευή είναι η συσκευή οπτικής μετάδοσης σημείο-προς-σημείο που αναπτύχθηκε με βάση το VLSI. Η συσκευή παρέχει 1-8Διεπαφή E1 καναλιού, 1-4Channel 10M/100M Ethernet interface (Line Rate 100M) και 2 διεπαφές επέκτασης. Η διεπαφή Ethernet 4 καναλιών είναι διεπαφή διακόπτη, μπορεί να υποστηρίξει VLAN. 1 διεπαφή επέκτασης μπορεί να χρησιμοποιηθεί ως κανάλι μετάδοσης ασύγχρονων δεδομένων RS232/RS485/RS422, φωνητικού σήματος, 2/4 γραμμών σήματος ήχου E&M, σήματος διακόπτη, σήματος Ethernet (Εύρος ζώνης 2M). 1Channel ψηφιακό επαγγελματικό τηλέφωνο μπορεί να είναι προαιρετικό. Είναι πολύ ευέλικτο. Έχει λειτουργία συναγερμού. Η εργασία είναι αξιόπιστη, σταθερή και χαμηλή κατανάλωση ενέργειας, υψηλή ενσωμάτωση, μικρό μέγεθος.
Τεχνικοί Δείκτες
|
Παράμετρος
|
Προδιαγραφή
|
|
Ίνα
|
|
Ίνα πολλαπλών τρόπων
|
|
Τύπος ίνας
|
50/125um, 62.5/125um
|
|
Μέγιστη απόσταση μετάδοσης
|
5Km @ 62.5 / 125um ίνα μονής λειτουργίας, εξασθένηση (3dbm/km) Μήκος κύματος: 820nm
|
|
Ισχύς εκπομπής
|
-12dBm (Ελάχ) ~-9dBm (Μέγ)
|
|
Ευαισθησία δέκτη
|
-28dBm (Ελάχ)
|
|
Προϋπολογισμός σύνδεσης
|
16dBm
|
|
Ίνα μονής λειτουργίας
|
|
Τύπος ίνας
|
8/125um, 9/125um
|
|
Μέγιστη απόσταση μετάδοσης
|
40Km
|
|
Απόσταση μετάδοσης
|
40Km @ 9 / 125um ίνα μονής λειτουργίας, εξασθένηση (0.35dbm/km)
|
|
Μήκος κύματος
|
1310nm
|
|
Ισχύς εκπομπής
|
-9dBm (Ελάχ) ~-8dBm (Μέγ)
|
|
Ευαισθησία δέκτη
|
-27dBm (Ελάχ)
|
|
Προϋπολογισμός σύνδεσης
|
18dBm
|
|
Διεπαφή E1
|
|
Τυπική διεπαφή
|
συμμορφώνεται με το πρωτόκολλο G.703
|
|
Ρυθμός διεπαφής
|
n*64Kbps±50ppm
|
|
Κωδικός διεπαφής
|
HDB3
|
|
Αντίσταση E1:
|
75Ω (ανισορροπία), 120Ω (ισορροπία)
|
|
Ανοχή τρεμοπαίγματος
|
Σύμφωνα με το πρωτόκολλο G.742 και G.823
|
|
Επιτρεπόμενη εξασθένηση
|
0~6dBm
|
|
Γρήγορο Διεπαφή Ethernet (10/100)
|
|
Ρυθμός διεπαφής:
|
10/100 Mbps, ημιαμφίδρομη/πλήρης αμφίδρομη αυτόματη διαπραγμάτευση
|
|
Τυπική διεπαφή:
|
Συμβατό με IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Δυνατότητα διεύθυνσης MAC:
|
4096
|
|
Σύνδεσμος:
|
RJ45, υποστήριξη Auto-MDIX
|
|
Ισχύς
|
|
Τροφοδοσία
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Κατανάλωση ρεύματος
|
≤10W
|
|
Διάσταση
|
|
Μέγεθος προϊόντος
|
19’’ 1U
|
|
Περιβάλλον εργασίας
|
|
Θερμοκρασία λειτουργίας
|
-10°C ~ 50°C
|
|
Υγρασία λειτουργίας
|
5%~95 % (χωρίς συμπύκνωση)
|
|
Θερμοκρασία αποθήκευσης
|
-40°C ~ 80°C
|
|
Υγρασία αποθήκευσης
|
5%~95 % (χωρίς συμπύκνωση)
|
Εφαρμογή
