Βιομηχανικός διακόπτης Ethernet 4x100M Ethernet 1 Βίντεο 1 RS485 1 Gigabit Fiber

Βιομηχανικός  Διακόπτης Ethernet Βίντεο 4x100M Ethernet 1 Βίντεο 1 RS485 1 Gigabit Fiber

Επισκόπηση Προϊόντος:

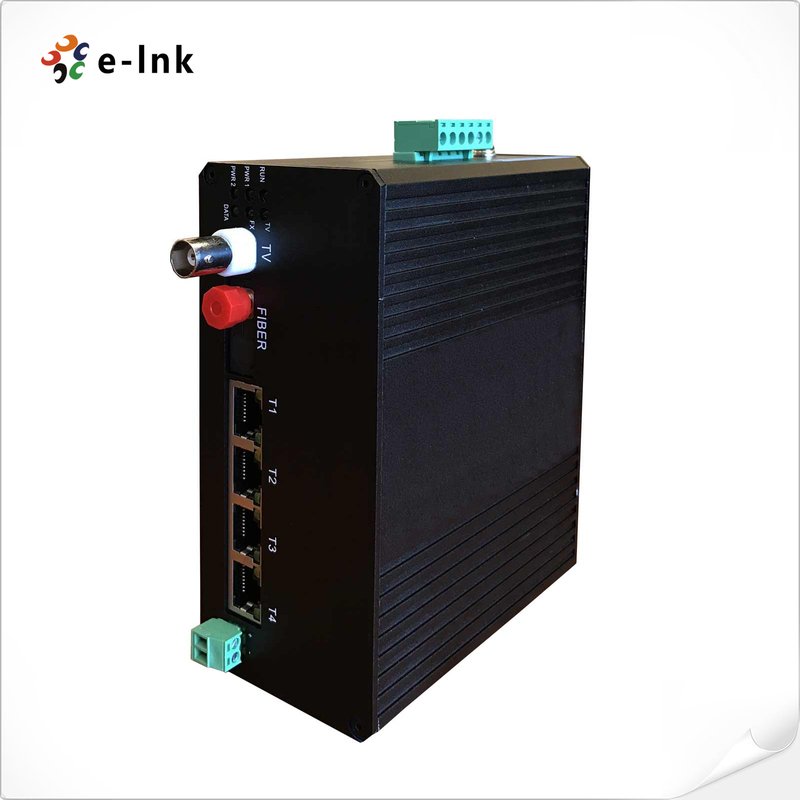

Το Βιομηχανικός Διακόπτης Ethernet Βίντεο LNK-GY4E1V1D είναι μια ανθεκτική, φυσικά απομονωμένη λύση δικτύωσης σχεδιασμένη για σκληρά βιομηχανικά περιβάλλοντα. Ενσωματώνει 4×10/100M θύρες Ethernet, 1×Διασύνδεση βίντεο, 1×Θύρα σειριακών δεδομένων RS485, και 1×Gigabit fiber uplink, καθιστώντας το ιδανικό για βιομηχανικά δίκτυα πολλαπλών πρωτοκόλλων.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

✅ Βιομηχανική Συνδεσιμότητα Πολλαπλών Πρωτοκόλλων

• 4× Φυσικά Απομονωμένες Θύρες Ethernet 10/100M: Εξασφαλίζει ασφαλή, ανεξάρτητα τμήματα δικτύου για εσωτερικά & δημόσια δίκτυα.

• 1× Διασύνδεση Βίντεο: Υποστηρίζει ενσωμάτωση καμερών CCTV/IP για δίκτυα επιτήρησης.

• 1× Σειριακή Θύρα RS485: Επιτρέπει επικοινωνία συσκευών PLC/SCADA (MODBUS RTU, PROFIBUS).

• 1× Gigabit Fiber Uplink (1000BASE-X): Επεκτείνει μεγάλης απόστασης fiber backhaul (έως 120km).

✅ Αξιοπιστία Βιομηχανικής Κλάσης

• Τεχνολογία Φυσικής Απομόνωσης: Αποτρέπει παρεμβολές μεταξύ δικτύων για συστήματα κρίσιμης σημασίας.

• Εύρος Ευρείας Θερμοκρασίας (-40°C έως 75°C): Λειτουργεί σε ακραίες εξωτερικές/βιομηχανικές συνθήκες.

• Μεταλλικό Κέλυφος IP40: Αντιστέκεται σκόνη, δονήσεις και παρεμβολές EMI.

✅ Ευέλικτη Ανάπτυξη

• Επέκταση εύρους ζώνης DSLAM: Αναβαθμίζει παλαιά δίκτυα οπτικών ινών χωρίς επανασύνδεση.

• Απομόνωση Πολλαπλών Δικτύων: Ιδανικό για ασφαλή σύγκλιση δικτύου OT/IT.

• Εγκατάσταση Plug-and-Play: Δεν απαιτείται πολύπλοκη διαμόρφωση.

Χαρακτηριστικά Προϊόντος:

1. Μετάδοση Δεδομένων Υψηλής Απόδοσης

• Υποστήριξη Jumbo Frame 1536 Bytes: Βελτιστοποιεί απόδοση για πακέτα βίντεο & μεγάλων δεδομένων

• Ενσωματωμένο Frame Buffer 1MB: Αποτρέπει απώλεια πακέτων κατά τη διάρκεια εκρήξεων υψηλής κυκλοφορίας

• Λειτουργίες αυτόματης επιλογής μεταγωγής: Store-and-Forward (έλεγχος σφαλμάτων) ή Cut-Through (χαμηλή καθυστέρηση <5μs)

2. Έξυπνη Ενσωμάτωση Ethernet & Βίντεο

• 4×10/100M Θύρες Αυτόματης Διαπραγμάτευσης: Υποστηρίζει Full/Half-Duplex & Auto-MDI/MDIX για καλωδίωση plug-and-play

• Πίνακας Διευθύνσεων MAC 1024: Επιτρέπει αυτόματη εκμάθηση/ενημέρωση για δίκτυα συσκευών μεγάλης κλίμακας

• Διασύνδεση Βίντεο: Συνδέεται απευθείας κάμερες CCTV/ANPR χωρίς επιπλέον μετατροπείς

3. Αξιοπιστία Βιομηχανικής Κλάσης

• Προστασία από κεραυνούς & υπερτάσεις 6KV: Προστατεύει από υπερτάσεις σε εξωτερικές εγκαταστάσεις

• Διπλές Είσοδοι Ισχύος 12-48VDC: Εξασφαλίζει 24/7 χρόνο λειτουργίας με υποστήριξη πλεονάζουσας PSU

• Εύρος Ευρείας Θερμοκρασίας (-40°C έως 85°C): Λειτουργεί σε ακραία περιβάλλοντα (εργοστάσια, σήραγγες, υποσταθμοί)

4. Ευέλικτη Ανάπτυξη & Παρακολούθηση

• Επέκταση εύρους ζώνης DSLAM: Αναβαθμίζει παλαιά δίκτυα οπτικών ινών χωρίς αντικατάσταση καλωδίων

• Ενδείξεις κατάστασης θυρών LED: Παρακολούθηση σε πραγματικό χρόνο σύνδεσης/δραστηριότητας/ταχύτητας ανά θύρα

• DIN-Rail/Wall-Mount (IP40): Συμπαγές μεταλλικό περίβλημα για ντουλάπια περιορισμένου χώρου

Σενάρια Εφαρμογής

1. Βιομηχανικά Συστήματα Επιτήρησης

• Ενσωματώνει κάμερες IP (θύρα βίντεο), συσκευές Ethernet, και αισθητήρες RS485 σε ενοποιημένα δίκτυα παρακολούθησης

• Επιτρέπει αναλυτικά στοιχεία βίντεο σε πραγματικό χρόνο με χαμηλή καθυστέρηση (<5μs) μετάδοση δεδομένων

• Ιδανικό για ασφάλεια έξυπνων εργοστασίων και παρακολούθηση επικίνδυνων περιοχών

2. Υποδομές Μεταφορών

• Τροφοδοτεί συστήματα επικοινωνίας σιδηροδρόμων/σηράγγων με ηλεκτρική προστασία απομόνωσης

• Συνδυάζει τροφοδοσίες CCTV (Βίντεο), έλεγχο σήματος (RS485), και δεδομένα Ethernet σε δίκτυα συμβατά με το EN 50155

• Αντέχει δονήσεις και ακραίες θερμοκρασίες (-40°C έως 85°C) σε εφαρμογές κυλιόμενου αποθέματος

3. Δίκτυα Ενέργειας & Κοινής Ωφέλειας

• Συνδέει συστήματα SCADA υποσταθμών μέσω RS485 MODBUS και backhaul οπτικών ινών

• Παρέχει επικοινωνία προστατευμένη από υπερτάσεις (6kV) για εξοπλισμό έξυπνου δικτύου

• Πληροί πρότυπα IEC 61850-3 για συστήματα αυτοματισμού ισχύος

4. Έξυπνες Αναπτύξεις Πόλεων

• Συγκεντρώνει κάμερες κυκλοφορίας (Βίντεο), αισθητήρες IoT (RS485), και συσκευές Ethernet σε ντουλάπια δρόμων

• Υποστηρίζει επέκταση εύρους ζώνης DSLAM χωρίς αντικατάσταση καλωδίων οπτικών ινών

• Βαθμολογία IP40 για εγκαταστάσεις υπαίθριων περιπτέρων σε δυσμενείς καιρικές συνθήκες

5. Λειτουργίες Πετρελαίου/Αερίου & Εξόρυξης

• Δημιουργεί δίκτυα ανθεκτικά σε εκρήξεις με φυσικά απομονωμένες θύρες

• Μεταδίδει επιτήρηση βίντεο και τηλεμετρία εξοπλισμού (RS485) μέσω ασφαλών συνδέσεων οπτικών ινών

• Διπλές είσοδοι ισχύος DC εξασφαλίζουν αξιοπιστία σε απομακρυσμένες τοποθεσίες πεδίου

Τεχνική Υπεροχή:

• Διαφάνεια πρωτοκόλλου για βίντεο (ONVIF), δεδομένα (MODBUS) και Ethernet (IEEE 802.3)

• Ντετερμινιστική καθυστέρηση για χρονικά ευαίσθητα βιομηχανικά πρωτόκολλα

• Συμμορφωτική επίστρωση προστατεύει από υγρασία και διαβρωτικά αέρια

• Αυτόματη εναλλαγή μέσω πλεονάζουσες εισόδους ισχύος (12-48VDC)

Τεχνικοί Δείκτες

Διάγραμμα εμφάνισης εφαρμογής
