Πολλαπλασιαστή 16E1 PDH με θύρες 4FE
, Πολλαπλασιαστή PDH για δίκτυα οπτικών ινών
, 16E1 πολλαπλασιαστής με σύνδεση Ethernet

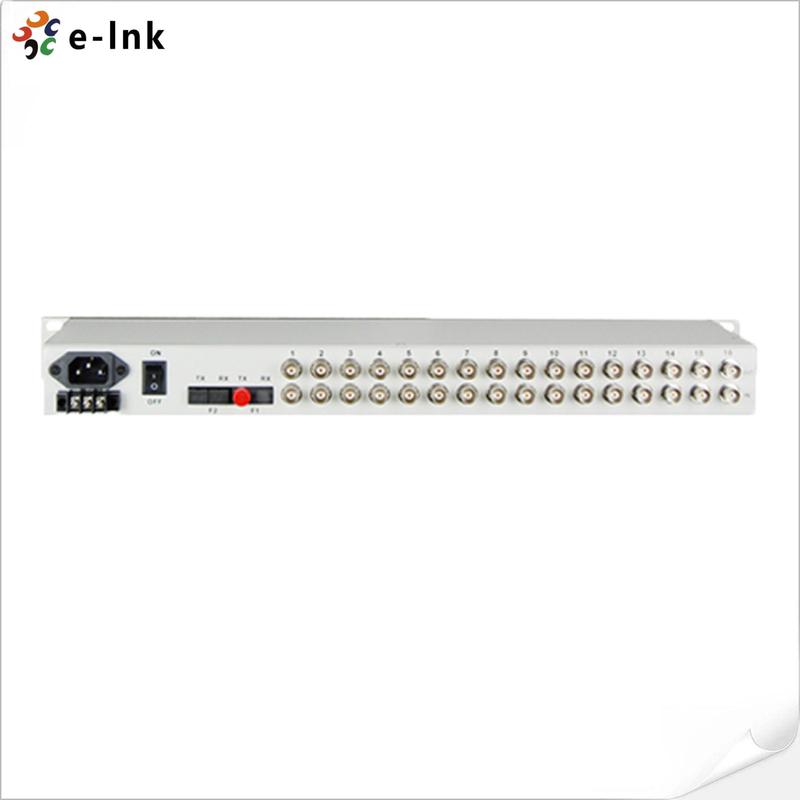

16E1 + 4FE PDH πολυπλέξερ
Πλεονεκτήματα
·Παρέχει διαφανή μετάδοση 16E1.
·Με οθόνη LCD 16*2 και πράκτορα SNMP μέσα.
·Παροχή διεπαφής διαχείρισης κονσόλας (RS232)
·Παρέχει δύο διεπαφές ινών 1 + 1 προστασία λειτουργία,και ALS ((Αυτόματη διακοπή / μείωση λέιζερ) λειτουργία
·Παρέχει κανάλι Ethernet ταχύτητας καλωδίου 4*100M, υποστηρίζει την αμοιβαία διαπραγμάτευση, το εύρος ζώνης Ethernet ορίζεται σε πολλαπλάσιο του 32K.
·Παροχή ενός καναλιού καλωδιακής γραμμής για επιλογή.
·Παρέχει δύο διεπαφές ινών, μία ως αφεντικό, η άλλη ως σκλάβος, εξασφαλίζοντας αδιάλειπτη μετάδοση υπηρεσίας.
·Η ταχύτητα της οπτικής θύρας είναι 155Mbps, η εμβέλεια μετάδοσης μπορεί να φθάσει τα 25KM, 40KM, 60KM, 80KM ή 100KM.
·Ο κωδικός διεπαφής E1 είναι HDB3, το χαρακτηριστικό δονήσεων E1 συμμορφώνεται με το ITU-T G.703, G.823 και G.742;
·Η πύλη Ethernet υποστηρίζει πλήρη/μισή διπλή, 10M/100M αυτοπροσαρμοζόμενη.
·Η θύρα Ethernet υποστηρίζει τη λειτουργία VLAN και διαθέτει 4 λειτουργίες διανομής για επιλογή από τον χρήστη.
·Η υποστήριξη του μεγέθους πακέτου Ethernet 1916 byte και 4 θύρες Ethernet μπορούν να ρυθμιστούν ξεχωριστά.
·Έχει πλήρη λειτουργία συναγερμού και μπορεί να παρακολουθεί εξ αποστάσεως την κατάσταση της συσκευής.
·Υποστηρίζει δύο λειτουργίες Fiber Loop-back και Four E1 loop-back, και διαχειρίζεται τη συσκευή βολικά.
·Ο χρήστης μπορεί να ρυθμίσει τον κύριο συναγερμό και τον μικρότερο συναγερμό, την οθόνη LCD και τον ηχητικό συναγερμό στον ηχείο.
·Ο συνδυασμός AC110V,AC220V και DC-48V για περιττές
Σύνοψη
Αυτή η συσκευή παρέχει 1-16Channel E1 διεπαφή, 1-4Channel 10M/100M Ethernet διεπαφή (Line Rate 100M) και 2 διεπαφή επέκτασης.1 διεπαφή επέκτασης μπορεί να χρησιμοποιηθεί ως κανάλι μετάδοσης ασυγχρόνων δεδομένων RS232/RS485/RS422, φωνητικό σήμα, 2/4 γραμμή E & M ηχητικό σήμα, σήμα διακόπτη, σήμα Ethernet (περίοδος ζώνης 2M). Είναι πολύ ευέλικτο. Έχει λειτουργία συναγερμού. Η εργασία είναι αξιόπιστη, σταθερή και χαμηλή κατανάλωση ενέργειας,υψηλή ολοκλήρωση, και μικρού μεγέθους.
Τεχνικοί δείκτες
|
Παράμετρος
|
Προδιαγραφές
|
|
Πολυδιάστατες ίνες
|
|
Τύπος ινών
|
50/125um, 62.5/125um
|
|
Μέγιστη απόσταση μετάδοσης
|
5 χλμ @ 62,5 / 125um μονοτρόπης ινών, εξασθένιση (3dbm/km) μήκος κύματος: 820nm
|
|
Δύναμη μεταφοράς
|
-12dBm (μίν) ~-9dBm (μέγιστο)
|
|
Ευαισθησία του δέκτη
|
-28 dBm (Min)
|
|
Προϋπολογισμός σύνδεσης
|
16dBm
|
|
Μοναδικές ίνες
|
|
Τύπος ινών
|
8/125um, 9/125um
|
|
Μέγιστη απόσταση μετάδοσης
|
40 χιλιόμετρα
|
|
Απόσταση μετάδοσης
|
40 χλμ @ 9 / 125um μονοδιαχείριση ινών, εξασθένιση (0,35dbm/km)
|
|
Μέγεθος κύματος
|
1310nm
|
|
Δύναμη μεταφοράς
|
-9dBm (μίν) ~-8dBm (μέγιστο)
|
|
Ευαισθησία του δέκτη
|
-27 dBm (Min)
|
|
Προϋπολογισμός σύνδεσης
|
18dBm
|
|
Διασύνδεση E1
|
|
Πρότυπο διεπαφής
|
συμμορφώνονται με το πρωτόκολλο Γ.703
|
|
Ποσοστό διεπαφής
|
n*64Kbps±50ppm
|
|
Κωδικός διεπαφής
|
HDB3
|
|
Ε1 Αντίσταση:
|
75Ω (μη ισορροπία), 120Ω (ισορροπία)
|
|
Αντοχή σε τζίτερ
|
Σύμφωνα με τα πρωτόκολλα G.742 και G.823
|
|
Επιτρεπόμενη εξασθένιση
|
0~6dBm
|
|
EthernetΕγώ...Διασύνδεση (10/100M)
|
|
Ποσοστό διεπαφής
|
10/100 Mbps, μισή/πλήρη διπλή αυτοδιαπραγμάτευση
|
|
Πρότυπο διεπαφής
|
Συμβατό με το IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Δυνατότητα MAC διεύθυνσης
|
4096
|
|
Συνδετήρας
|
RJ45, υποστήριξη Auto-MDIX
|
|
Δύναμη
|
|
Ηλεκτρική τροφοδοσία
|
AC180V ~ 260V·Δ.Σ.Επικεφαλής48V·Συνεχής ισχύς +24V
|
|
Κατανάλωση ενέργειας
|
≤10W
|
|
Διάσταση
|
|
Μέγεθος προϊόντος
|
19 ίντσες 1U 485X138X44mm ((WXDXH))
|
|
Απλή συσκευασία
|
522X198X82mm ((WXDXH))
|
|
Μονάδα βάρος
|
3 κιλά
|
|
Περιβάλλον εργασίας
|
|
Θερμοκρασία λειτουργίας
|
-10°C ~ 50°C
|
|
Εργασιακή υγρασία
|
5% έως 95% (χωρίς συμπύκνωση)
|
|
Θέρμανση αποθήκευσης
|
-40°C ~ 80°C
|
|
Η υγρασία αποθήκευσης
|
5% έως 95% (χωρίς συμπύκνωση)
|
