Λεπτομέρειες για το προϊόν
Place of Origin: China
Μάρκα: E-link
Πιστοποίηση: ISO9001, CE, FCC, RoHS
Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer
Έγγραφο: E-link SDH Mux Datasheet V1....0.pdf
Όροι πληρωμής και αποστολής
Minimum Order Quantity: 1pcs
Τιμή: Διαπραγματεύσιμα
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Σχετική υγρασία:: |
5% έως 90% μη συμπύκνωση |
Θερμοκρασία λειτουργίας: |
-5°C έως 60°C |
Διάσταση (WxHxD): |
440 × 44 × 138mm |
Προαιρετικό τροφοδοτικό 1+1: |
AC+DC ή DC+DC |
Τροφοδοσία: |
-48V DC, +24VDC ή 220V (110V) AC |
Γρήγορη λειτουργία δεδομένων Ethernet: |
Μοιραστείτε ή VLAN/SEPILD |
Σχετική υγρασία:: |
5% έως 90% μη συμπύκνωση |
Θερμοκρασία λειτουργίας: |
-5°C έως 60°C |
Διάσταση (WxHxD): |
440 × 44 × 138mm |
Προαιρετικό τροφοδοτικό 1+1: |
AC+DC ή DC+DC |
Τροφοδοσία: |
-48V DC, +24VDC ή 220V (110V) AC |
Γρήγορη λειτουργία δεδομένων Ethernet: |
Μοιραστείτε ή VLAN/SEPILD |
Πλεονεκτήματα Προϊόντος
· Δύο οπτικές διεπαφές STM-1 με πλεονασμό 1+1 (Εάν αποτύχει η μία, η άλλη θα την υποστηρίξει).
· Δύο κανάλια V.35/V.11 [N × 64K (N = 0 ~ 31)].
· Ενσωμάτωση SDH, PCM, PDH και Ethernet.
· Παρέχει έως και 4 δίκτυα Ethernet με φυσική απομόνωση, για την επίτευξη εύρους ζώνης N × 2.048Mbps.
· Παρέχει 6 υποδοχές, μπορεί να εισάγει κάρτα 8E1, κάρτα 8 FXO/FXS, κάρτα 8 RS232/RS485/RS422., κάρτα Ethernet, E&M, Magnet, Hotline κ.λπ.
· Διαμόρφωση Modular και είναι αναβαθμίσιμη.
· Υποστηρίζει δίκτυο σημείο-προς-σημείο, αλυσίδας και δακτυλίου.
Επισκόπηση

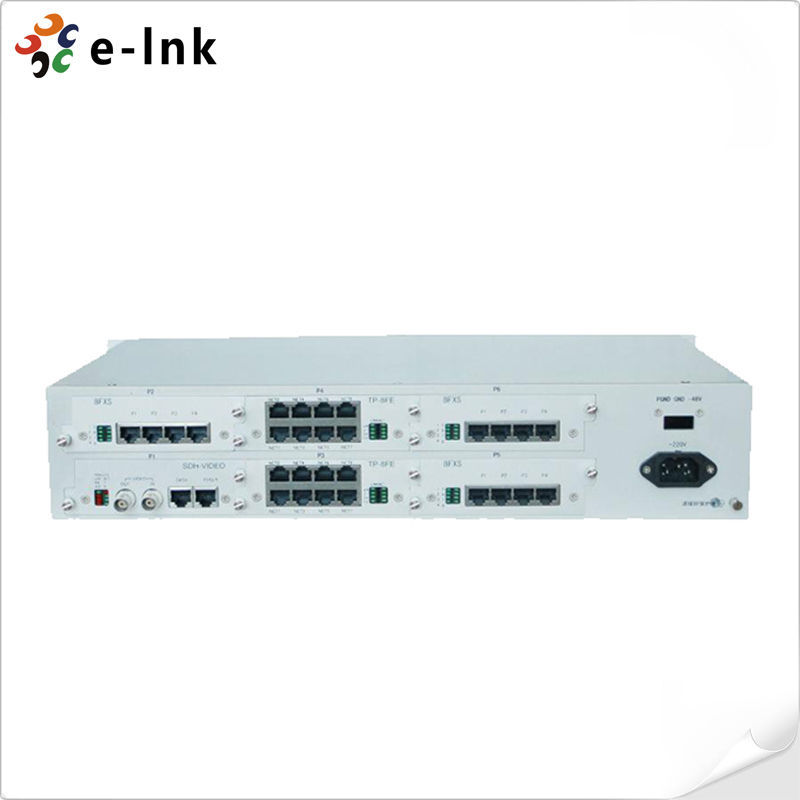

LNK-MSAP155-24 SDH/MSAP Multiplexer είναι ένας νεο-αναπτυγμένος εξοπλισμός μετάδοσης οπτικών ινών από την E-link βασισμένος στην τεχνολογία SDH. LNK-MSAP155-24 Το SDH MUX καταφέρνει να ικανοποιήσει όχι μόνο τις ανάγκες των χρηστών, και άλλες υπηρεσίες μετάδοσης/πρόσβασης οπτικών ινών, αλλά και τις ανάγκες των χρηστών για και πιο αξιόπιστες . LNK-MSAP155-24 Ο οπτικός πολυπλέκτης SDH μπορεί να συνδεθεί απευθείας με τον απομακρυσμένο πολυπλέκτη PDH, το οπτικό μόντεμ και τον πολυπλέκτη πολλαπλών υπηρεσιών και ούτω καθεξής, LNK-MSAP155-24 ταιριάζει σε μια ποικιλία περιβαλλόντων
Τεχνικοί Δείκτες
Παράμετρος |
Προδιαγραφή |
Οπτική διεπαφή |
|
Ρυθμός |
155Mbps±4.6ppm |
Προσαρμοστική ίνα |
Single/Multi-mode |
Κατανάλωση |
-15 ~ -8dBm |
Μήκος κύματος |
1310nm/1550nm |
Φυσικός σύνδεσμος |
FC/SC |
Ευαισθησία |
Καλύτερη από -32dBm |
Διεπαφή E1 |
|
Ρυθμός |
2048Kbps |
Κωδικός |
HDB3 |
Συμμορφώνεται με |
Πρότυπο ITU-T G.703 |
Αντίσταση |
75Ω/120Ω |
Δομή πλαισίου |
PCM30/31 |
Σηματοδότηση |
Εισερχόμενη Σηματοδότηση |
Κανάλια |
Έως 24 |
Διεπαφή Ethernet |
|
Ρυθμός |
N × 2.048MbpsN≤50 |
Duplex |
Full/Half auto-negotiation |
Φυσικός σύνδεσμος |
RJ-45 |
Συμμορφώνεται με |
IEEE802.3 |
Διεπαφή FXO/FXS |
|
Αντίσταση |
200Ω + 560Ω//0.1μF |
Εύρος συχνοτήτων ήχου |
300Hz ~ 3400Hz |
Λόγος συμπίεσης |
Class A in ITU G.711 |
Ρεύμα βρόχου |
25mA |
Διεπαφή EM2/4 |
|
Εύρος συχνοτήτων ήχου |
300Hz ~ 3400Hz |
Λόγος συμπίεσης |
Class A in ITU G.711 |
Απώλεια ηχούς |
>18dB |
Αντίσταση |
600Ω balanced |
Διεπαφή V.24 |
|
Ρυθμός |
ασύγχρονος <=9600bps και ασύγχρονος 64kbps |
Συμμορφώνεται με |
CCITT V.28 |
Διεπαφή V.35 |
|
Ρυθμός |
N × 64KbpsN=0 ~ 31 |
Συμμορφώνεται με |
ISO2593 |
Φυσικός σύνδεσμος |
RJ-45 |
Συμμορφώνεται με |
ITU-T V.35 |
Ισχύς |
|
Τροφοδοσία ρεύματος |
220VAC/- 48VDC |
Κατανάλωση ρεύματος |
≤50W |
Περιβάλλον εργασίας |
|
Θερμοκρασία λειτουργίας |
-30°C ~ 50°C |
Υγρασία λειτουργίας |
5%~95 % (χωρίς συμπύκνωση) |
Θερμοκρασία αποθήκευσης |
-40°C ~ 80°C |
Υγρασία αποθήκευσης |
5%~95 % (χωρίς συμπύκνωση) |
Όνομα |
Περιγραφή |
Εικόνα |
3U-8ETH |
Παρέχει 4 κανάλια υπηρεσίας Ethernet. |
|
3U-WG300 |
Παρέχει 2 κανάλια πρόσβασης ψηφιακής σηματοδότησης E1 από τοπικό ή απομακρυσμένο σημείο, Παρέχει πρόσβαση σηματοδότησης No.1, No.7, PRI, V5.2, που χρησιμοποιείται στη συσκευή σειράς MUX. Παρέχει πρόσβαση τηλεφώνου ή λειτουργία PABX. |
|
3U-8USER |
Παρέχει 4 υποδοχές, μπορεί να εισάγει κάρτα επαγγελματικής χρήσης PCM 64K. |
|
3U-8E1 |
Παρέχει 8 διεπαφές E1 |
|
3U-8MVOICE |
Παρέχει 8 κανάλια 64K business, μπορεί να ρυθμίσει FXO/FXS, Magnet, 2100Hz magnet από το σύστημα διαχείρισης δικτύου. |
|
3U-10FXS |
Παρέχει 10 διεπαφές FXS |
|
3U-10FXO |
Παρέχει 10 διεπαφές FXO |
|
3U-4EM2/4VOX |
Παρέχει 4 κανάλια 2/4 καλωδίων ήχου, περιθώριο κέρδους: ∞∞, Ρύθμιση: °dB |
|
3U-8V.24 |
Παρέχει 8 κανάλια διεπαφής V.24, μπορεί να ρυθμίσει την επιχείρηση RS232/RS485/RS422, η διεπαφή V.24 μπορεί να είναι ασύγχρονη διεπαφή προσαρμογής ρυθμού: 0~19200bps, μπορεί επίσης να είναι συγχρονισμένη διεπαφή λειτουργίας DCE: 300, 600, 1200, 2400, 4800, 9600, 64Kbps κ.λπ. |
|
