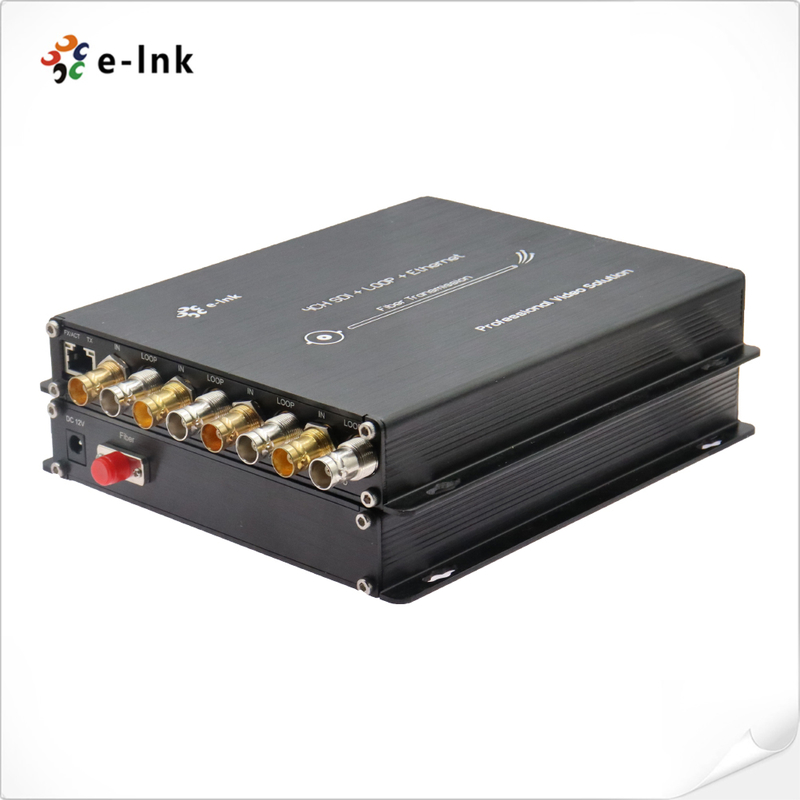

4-Κανάλι Μετατροπέας Οπτικών Ινών 3G-SDI με Ethernet
4 κανάλια 3G-SDIΜετατροπέας ινών wΙηEthernet
Πλεονέκτημασ
Επικεφαλής4 κανάλια 3G/HD-SDI μετάδοσης βίντεο μέσω οπτικής ινών
ΕπικεφαλήςΑυτόματη εξίσωση καλωδίων για τη διασφάλιση της ακεραιότητας του σήματος
ΕπικεφαλήςΑυτόματη ανασυγκρότηση 270Mbit/s - 1,48Gbit/s-3Gbit/s
ΕπικεφαλήςΑπευθείας συμβατό με συστήματα κάμερας 3G/HD-SDI και υποστηρίζει έξοδο 4Ch Loop
ΕπικεφαλήςΜεταφορά από μακριά έως 20 km (12,5 μίλια) (Άλλη απόσταση Προαιρετική)
ΕπικεφαλήςΠλήρης ψηφιακή μη συμπίεση μετάδοσης επιπέδου μετάδοσης·
ΕπικεφαλήςΥποστήριξη Ethernet 1000M·
Διάστημα θερμοκρασίας εργασίας (-10°C~+55°C)
Σύνοψη
LNK-3GSDI-4V1N Σειράυποστήριξη4 κανάλια HD/3G-SDIτυποποιημένη υψηλής ευκρίνειας σήμα βίντεοκαιEthernetκαι Tally σήμαμεταδίδεται μέσωμοναχικόΥπηρεσίες ηλεκτρονικής σύνδεσης3G-SDIΤο Video over Fiber Converters περιλαμβάνει έναν πομπό και έναν δέκτη για 1080P3G-SDIΣημείο.3G-SDIΟι μετατροπείς ινών μπορούν να μεταδώσουν4- Χ.3G-SDIΣήμα βίντεο μέσω μιας ενιαίας οπτικής ινών, και υποστηρίζει την έξοδο Loop και1000M EthernetΗ ποιότητα του βίντεοείναι μη συμπιεσμένοεκπομπήΤο επίπεδο.Επικεφαλήςς χρησιμοποιείται ευρέως σεεκπομπή Το πεδίο.
Τεχνικοί δείκτες
|
Εισαγωγή SDI
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI και Telecom/Datacom
|
|
270Mbit/s - 1,48Gbit/s Επικεφαλής 3Gbit/s
|
|
Αριθμός εισόδου: 4
|
|
Απώλεια αντανάκλασης: >15DB
|
|
Ισορροπία: 0-150m @3Gb/s
|
|
Συνδετήρας:BNC
|
|
Οπτική
|
Κανάλι: 1
|
|
Τύπος: μονότροπος
|
|
Απόσταση μετάδοσης: 20km (Άλλη απόσταση Προαιρετικό)
|
|
Απώλεια αντανάκλασης: > 15dB
|
|
Διακοπή: < 0,2 IU
|
|
Συνδετήρας:FΓ/ΟΕΠ (SC), LΓ, ST Προαιρετικό)
|
|
Έκδοση SDI
|
Αριθμός εξόδου:4
|
|
Επίπεδο σήματος: 800mV ονομαστικό
|
|
Χρόνος άνοδος/άπτωσης: ένδειξη 200ps
|
|
Υπερβολική συχνότητα: < 10% πλάτος
|
|
Απώλεια αντανάκλασης: > 15dB
|
|
Διακοπή: < 0,2 IU
|
|
Συνδέτης: 75Ω BNC
|
|
Ethernet
|
10/100/1000Mbps
|
|
Δυναμική και περιβαλλοντική ένδειξη
|
Θερμοκρασία λειτουργίας: -10°C+55°C
|
|
Εισφορά ισχύοςΔιάταξη 1: 1A@12VDC
|
|
EMI/RFI: πληροί το πρότυπο EMC της ΕΕ FCC μέρος 15 κλάση A
|
|
Μέσος χρόνος χωρίς προβλήματα: >100000 ώρες
|
|
Υποστηρίζει το SDI video format
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080p23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
|
Πληροφορίες παραγγελίας
|
ΛΝΚ-HDSDI-4V1N
|
4-Ch HD-SDI βίντεο με έξοδο Loop +1 1000M Ethernet, SM 20 χλμ.,FC, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη
|
|
LNK-3GSDI-4V1N
|
4- Τρίτο βίντεο. με έξοδο Loop+ 1 1000M Ethernet , SM 20 χλμ.,FC, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη
|
Εφαρμογή
Εγώ...Εικονικές εκδηλώσεις που μεταδίδονται μέσω ινών
Εγώ...Υψηλή απόδοση (χωρίς σφάλματα)παρακολούθηση δίκτυα στον στρατό ή την ασφάλεια·
Εγώ...Μεγάλο σύστημα βίντεο τοίχου
Εγώ...Σύστημα ευφυούς παρακολούθησης της κυκλοφορίας
Εγώ...Βιομηχανική παρακολούθηση (ηλεκτρική ενέργεια, χημική, χάλυβας, πετρέλαιο, σιδηροδρομικές γραμμές κλπ.)
Εγώ...Στρατιωτική παρακολούθηση (αποθήκη, σύνορα, φρουροί κλπ.)
Εγώ...Στάδιο (για ζωντανό HD βίντεο, μετάδοση ήχου)
