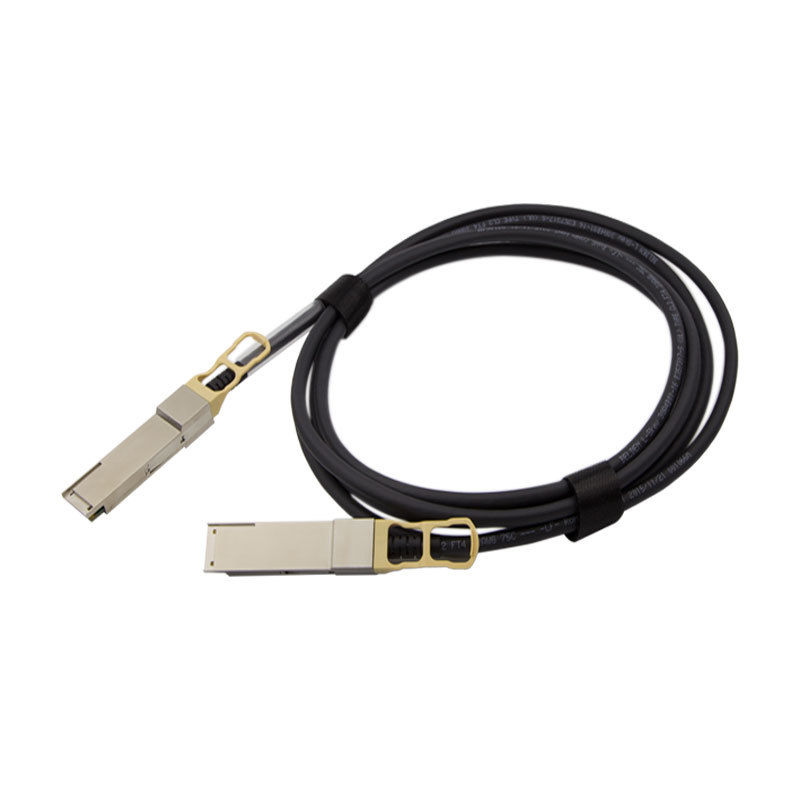

Τύπος Δοκιμής

Στοιχείο Δοκιμής

Στόχος

Αναφορά

Διαφορική Αντίσταση

100+/ -10ohm (Χρόνος ανόδου 50 ps (20 %- 80 %))

IEEE Std.802.3ba

Ηλεκτρικά Χαρακτηριστικά

Διαφορικός τρόπος RL

Συχνότητα(GHz)

0.1-1.0

1.0-4.1

SDD11 & SDD22(max)

-10

-(12-2*sqrt(f))

Ανά πίνακα 10 του 1B

Cable MOL.v 0.68

Διαφορικό IL

Συχνότητα

100MHz

200MHz

625MHz

1250MHz

1875MHz

2500MHz

SDD21(min)

-8

-8

-8.5

-12.1

-14.7

-17

Αναφ. πίνακα 43 της προδιαγραφής αρχιτεκτονικής Infiniband, V2

NEXT

≥26dB @ 10MHz έως 5.0GHz

/

Skew εντός ζεύγους

≤100 ps(Μέθοδος TDT) Χρόνος ανόδου 35 ps

(20 %- 80 %)

Skew εντός ζεύγους

≤400 ps(Μέθοδος TDT) Χρόνος ανόδου 35 ps

(20%~80 %)

Περιβαλλοντικά Χαρακτηριστικά

Θερμοκρασία λειτουργίας

-40~85°C

Εύρος θερμοκρασίας λειτουργίας καλωδίου

Θερμικό σοκ

Δεν υπάρχουν ενδείξεις φυσικής ζημιάς

Δοκιμή EIA-364-32

Κυκλική θερμοκρασία & υγρασία

Δεν υπάρχουν ενδείξεις φυσικής ζημιάς

EIA-364-31 Μέθοδος III, Συνθήκη δοκιμής A

Ψεκασμός αλατιού

48 ώρες ψεκασμού αλατιού μετά την περιοχή διάβρωσης του κελύφους λιγότερο από 5%

EIA-364-26

Διάρκεια ζωής σε θερμοκρασία

Η απόδοση πληροί την απαίτηση προδιαγραφής

EIA-364-17, Μέθοδος A, Συνθήκη δοκιμής 3 στους 105°±2°C

Μηχανικά Χαρακτηριστικά

Μηχανική δόνηση

Η απόδοση πληροί την απαίτηση προδιαγραφής

EIA-364-28E.11 TC-VII, Συνθήκη δοκιμής D 15 λεπτά στους άξονες X,Y,Z.

Κάμψη καλωδίου

Η απόδοση πληροί την απαίτηση προδιαγραφής

EIA-444-1B

Μηχανικό σοκ

Η απόδοση πληροί την απαίτηση προδιαγραφής

EIA-364-27B, TG-G. 3 φορές σε 6 κατευθύνσεις, 100g, 6ms

Εισαγωγή βύσματος καλωδίου

40N Max.

Ανά QSFP MSA Rev 1.0

Εξαγωγή βύσματος καλωδίου

30N Max.

Ανά QSFP MSA Rev 1.0.

Δύναμη συγκράτησης ασφάλισης

50N Min. Δεν υπάρχουν ενδείξεις φυσικής ζημιάς

EIA-364-13

Ανθεκτικότητα

50 φορές. Δεν υπάρχουν ενδείξεις φυσικής ζημιάς

EIA-364-09; εκτελέστε κύκλους σύνδεσης και αποσύνδεσης
