Μίνι 12G-SDI σε μετατροπέα ινών
, Μετατροπέας ινών SDI με Tally
, Μετατροπέας 12G-SDI με RS485

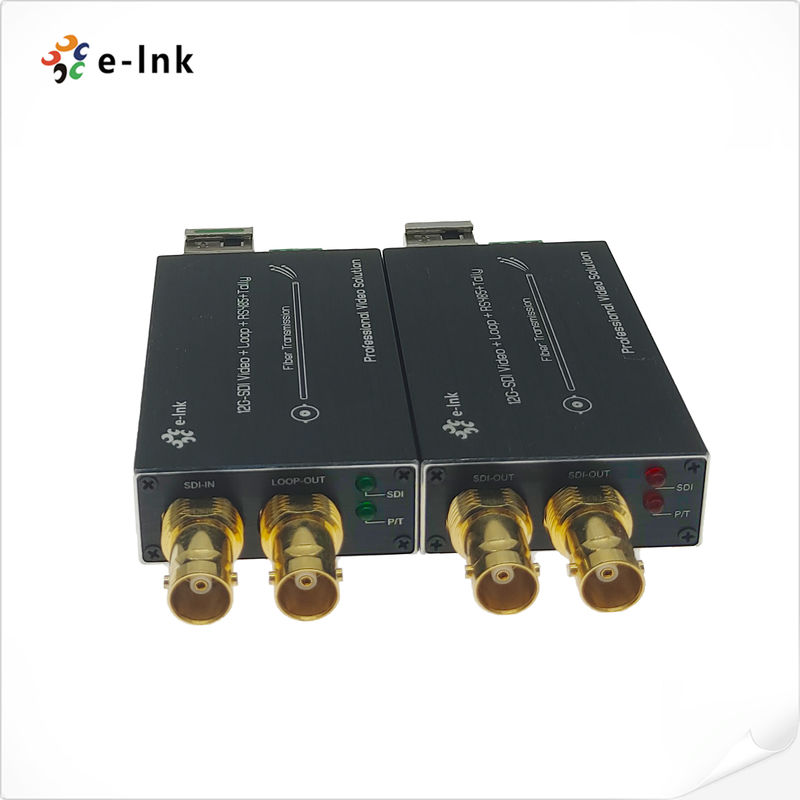

Μίνι 12G-SDI σε μετατροπέα ινών με Tally και RS485
Μίνι 12G-SDI σε μετατροπέα ινών με TallyκαιRS485
Πλεονεκτήματα
ΕπικεφαλήςΚάθε κανάλι SDI περιλαμβάνει 8 κανάλια ήχου ενσωματωμένο
ΕπικεφαλήςΑυτόματη εξίσωση καλωδίων για τη διασφάλιση της ακεραιότητας του σήματος
ΕπικεφαλήςΥποστηρίζει ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) και ST-259 ((SD)
ΕπικεφαλήςΕνσωματωμένες κλειδαριές Reclocker στο SMPTE Ταχύτητες 11,88Gbps, 5,94Gbps, 2,97Gbps, 1,485Gbps ή διαίρεση με 1,001 υποδείγματα και 270 Mbps
ΕπικεφαλήςΆμεση συμβατότητα με συστήματα κάμερας 12G/6G/3G-SDI
ΕπικεφαλήςΔυνατότητα μετάδοσης σε μεγάλη απόσταση τουλάχιστον 10 km (6,2 μίλια), έως 80 km
ΕπικεφαλήςΥποστηρίζει το Tally και το RS485 προς τα πίσω
ΕπικεφαλήςΥποστηρίζει θερμή ανταλλαγή και θερμή σύζευξη
ΕπικεφαλήςΠλήρης ψηφιακή μη συμπίεση μετάδοσης επιπέδου μετάδοσης·
Επικεφαλήςυπεροπτικό δυναμικό εύρος και χωρίς ρύθμιση·
Επικεφαλήςτεχνική WDM/CWDM/DWDM με οπτικές ίνες·
Υποστηρίζει 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Σύνοψη
Η σειρά LNK-M12G-1V1T1DΟ μετατροπέας ινών 12G-SDI μικρού τύπου υποστηρίζει 1Ch 12G βίντεο (ήχο ενσωματωμένο), 1Ch σήμα Tally και 1Ch προς τα πίσω RS485 που μεταδίδεται μέσω καλωδίου οπτικών ινών,και να παρακολουθούν το σήμα τοπικά πάνω από μια έξοδος βρόχου 12GΗ E-link 12G Video over Fiber Converters περιλαμβάνει έναν πομπό και έναν δέκτη για HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Τεχνικοί δείκτες
|
Φόρμα
|
Υποστηρίζει ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) και ST-259 ((SD)
|
|
Συμβατό
|
Συμβατό με DVB-ASI και AES10 (MADI)
|
|
Εισαγωγή
|
1 x 12G-SDI στο BNC
|
|
Αποδόσεις
|
1 x οπτική ίνα LC
|
|
1 x 12G-SDI διακοπή στο BNC
|
|
Υποστηριζόμενη απόφαση
|
HDTV 4K*2K, 1080P, 1080I, 720P
|
|
Πεδίο ανάλυσης
|
3840*2160@60Hz
|
|
Εισαγωγή προδιαγραφή καλωδίου
|
≤ 70m@12G SDI Belden 1694A
|
|
Προδιαγραφή καλωδίου εξόδου
|
≤ 70m@12G SDI Belden 1694A
|
|
Τύπος δεδομένων
|
Επιστροφή του αριθμού
|
|
Τύπος δεδομένων
|
Επιστροφή RS485
|
|
Διάταξη οπτικής μετάδοσης
|
270MHz12GHz
|
|
Δύναμη
|
5-15 VDC
|
|
Κατανάλωση ενέργειας
|
2 W (μέγιστο)
|
|
Μέγεθος (LxWxH)
|
80 x 40 x 20 (mm)
|
|
ΑποθήκευσηΘερμοκρασία
|
-40°C ∼80°C
|
|
Θερμοκρασία λειτουργίας
|
-40°C ∼85°C
|
Πληροφορίες παραγγελίας
|
Σχήμα
|
Περιγραφή
|
|
LNK-M12G-1V1Τ1D-20
|
Μίνι-τύπος12G- ΣΔΙ σε μετατροπέα ινών με την Τάλι, Αντίστροφη RS485και βουτήξτε έξω, SMF, LC σύνδεσμος ινών20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζεύγη
|
Εφαρμογή
