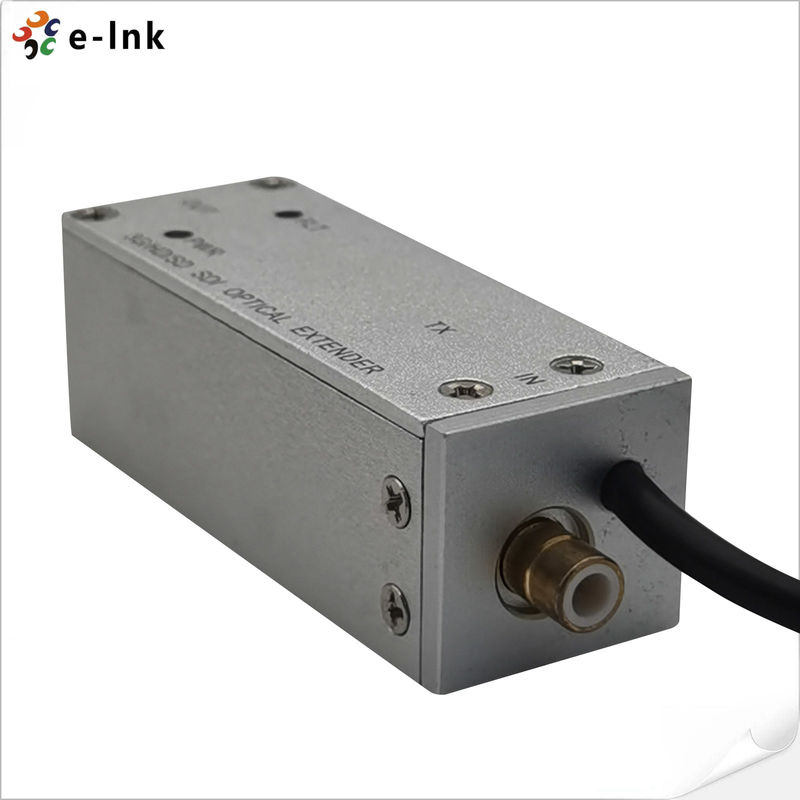

Οπτικός μικροεπέκτασης SMB 3G/HD/SD-SDI

Name: Οπτικός μικροεπέκτασης SMB 3G/HD/SD-SDI
Brand: E-link China Technology Co.,LTD
SKU: LNK-M3G-SMB1V-20 Series
Price: 594.00 USD
Availability: InStock

Λεπτομέρειες για το προϊόν

Place of Origin: China

Μάρκα: E-link

Model Number: LNK-M3G-SMB1V-20 Series

Όροι πληρωμής και αποστολής

Minimum Order Quantity: 1 pcs

Τιμή: Διαπραγματεύσιμα

Packaging Details: Carton Packaging

Delivery Time: 3-12 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal

Supply Ability: 1000 pcs/month

Βρείτε την καλύτερη τιμή

Επικοινωνήστε τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                      Μετατροπέας ινών SMB SDI, 3G HD SDI extender, οπτικός πομπός micro SDI


Dimensions (LxWxH):	58 x 21 x 20 mm	Casing:	Aluminum Case
Mounting Options:	Desktop	Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃	Storage Temperature:	-40℃～+80℃

Dimensions (LxWxH):	58 x 21 x 20 mm
Casing:	Aluminum Case
Mounting Options:	Desktop
Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃
Storage Temperature:	-40℃～+80℃

Περιγραφή

Οπτικός μικροεπέκτασης SMB 3G/HD/SD-SDI

Πλεονεκτήματα

ΕπικεφαλήςΑυτόματη αναγνώριση σήματος 3G-SDI/HD-SDI/SD-SDI, χωρίς ανάγκη χειροκίνητης επιλογής

ΕπικεφαλήςΑπόσταση μετάδοσης έως 120 χλμ.

ΕπικεφαλήςΤεχνολογία CWDM που επιτρέπει τη μετάδοση έως 16 (18) καναλιών μέσω μιας ινώδους

ΕπικεφαλήςΣυμμόρφωση με τα SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N

ΕπικεφαλήςΣυμμόρφωση με την DVB-ASI ((EN50083-9)

ΕπικεφαλήςΕύκολη καθοδήγηση της κατάστασης LED. Δείκτης σύνδεσης ινών, ισχύς.

ΕπικεφαλήςΤα πλαίσια PCB είναι φιλικά προς το περιβάλλον (χωρίς Pb)

ΕπικεφαλήςΠίνακας PCB με πολυεπίπεδο σχεδιασμό για τη διασφάλιση σταθερής και αξιόπιστης μετάδοσης σήματος

Σύνοψη

Η σειρά LNK-M3G-SMB1V-203G-SDI/HD-SDI/SD-SDI μικροεπέκταση σύστημα μετάδοσης οπτικών ινών που μεταδίδει ένα 3G-SDI, HD-SDI,Ψηφιακό βίντεο υψηλής ευκρίνειας SD-SDI ή μία ροή DVB-ASI μέσω μιας ενιαίας λειτουργίας ή πολυμέτωπης ινώδους ινών που υποστηρίζει το SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) πρότυπα.Η σειρά μικροεκτετατών SDI χρησιμοποιεί τροφοδοσία 5V με χαμηλή κατανάλωση ενέργειας.

Τεχνικοί δείκτες

Εισαγωγή SDI
Πρότυπο βίντεο	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Πρότυπο σήματος	SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)
Απόφαση	10 Μικρό
Sεπίπεδο πυρκαγιάς	<380mVp-p
Εγώ...εμβέλεια	75Ω
Γονέκτορα	SΜΒ
SΈκδοση DI
Επίπεδο σήματος	800 μέτραVp-p±10%
Χρόνος άνοδος/αποσύνθεσης	< 0,8ns
HD-SDI Jitter	< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz
Επικεφαλής SDI	< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz
Αντίσταση	75Ω
Συνδετήρας	ΜΜΕ
Οπτική διεπαφή
Επενδύσεις	Απαλό LC, 3,125Gbps.≤120 χλμ. απόσταση μετάδοσης
Πρότυπο μήκος κύματος SM	1310nm, 1550nm
μήκος κύματος CWDM	1270~1610nm, 20nm πλέγμα σύμφωνα με το ITU-T
Πεδίο θερμοκρασίας	0 ~ 70 ̊C
Ηλεκτρική
Δύναμη	5VDC, 1A
Κατανάλωση	<5W
Δείκτης LED
FLT	Κατάσταση σύνδεσης ινών (Απευθυντής)
FLR	Κατάσταση σύνδεσης ινών (Παραλήπτης)
ΠWR	Πτο καθεστώς του
Μηχανικές
Μέγεθος (LxWxH)	58 x 21 x20 χιλιοστά
WΟκτώ	100 g/ ζευγάρι
Κουκούπι	Αλουμινένια θήκη
Επιλογές τοποθέτησης	Δισκολόπι
Περιβαλλοντική
Θερμοκρασία λειτουργίας	-20°C+70°C
Θέρμανση αποθήκευσης	-40°C+80°C
Εργασιακή υγρασία	0~95%
ΜΤΠΔ	≥100000 ώρες

Πληροφορίες παραγγελίας

Σχήμα	Περιγραφή
Επικεφαλής του Τμήματος Ασφάλειας	SMB 3G/HD/SD-SDI Οπτικό Μικροεπέκταση, 1310/1550nm, Simplex LC, Ενιαία λειτουργία, 20KM συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια

Εφαρμογή

Οπτικός μικροεπέκτασης SMB 3G/HD/SD-SDI 0
