Μετατροπέας 3G SDI
, HD-SDI σε μετατροπέα ινών
, Μετατροπέας SDI ινών με εγγύηση
3G/HD-SDI σε μετατροπέα ινών
Πλεονέκτημα 3G/HD-SDI σε μετατροπέα ινών
ΕπικεφαλήςΚάθεΤο κανάλι περιλαμβάνει8-Κανάλι ήχου ενσωματωμένο
ΕπικεφαλήςΑυτόματη εξίσωση καλωδίων για τη διασφάλιση της ακεραιότητας του σήματος
ΕπικεφαλήςΑυτοματοποιημένοεκλειδαριά 270Mbit/s - 1,48Gbit/s - 3Gbit/s
ΕπικεφαλήςΆμεση συμβατότητα με συστήματα κάμερας HD-SDI
ΕπικεφαλήςΔυνατότητα μετάδοσης μήκους τουλάχιστον 10 km (6,2 μίλια), έως 80 km
ΕπικεφαλήςΕισαγωγή ισχύος στο τερματικό μπλοκ; HΟτ ανταλλαγή και θερμή πρίζα;
ΕπικεφαλήςΠλήρης ψηφιακή μη συμπίεση μετάδοσης επιπέδου μετάδοσης·
Επικεφαλήςυπεροπτικό δυναμικό εύρος και χωρίς ρύθμιση·
Επικεφαλήςτεχνική WDM/CWDM/DWDM με οπτικές ίνες;
Επικεφαλής1000M μετάδοση οπτικών ινών, εύκολη για ενημέρωση·
Επικεφαλήςπολύ ευρύ εύρος θερμοκρασιών βιομηχανικού επιπέδου (-40°C~+85°C), προσαρμόσιμες σε διάφορα περιβάλλοντα,
3G/HD-SDI σε μετατροπέα ινών
LNK-HD-110 &Η σειρά LNK-3G-110Μετατροπέας ινών 3G/HD-SDIυποστηρίζει 1 κανάλι 3G/ HD- ΣΔΙ
Βίντεο(Ακουστικό ενσωματωμένο)& αντιστρέφονται τα δεδομένα RS422/485σήμα που μεταδίδεται μέσω καλωδίου οπτικών ινών,
και παρακολουθούν το σήμα τοπικά μέσω 3G/ HD-Απόδοση SDI βρόχου./ HD- SDI βίντεο μέσω ινών.
Μετατροπές περιλαμβάνει έναν πομπό και έναν δέκτη για 1080P 3G/ HD- Σημάδι SDI.
Τεχνικοί δείκτες 3G/HD-SDI σε μετατροπέα ινών
|
Διεπαφή οπτικών ινών
|
|
Διασύνδεση ινών
|
SεμβρυοειδήFΓ
|
|
Απόσταση μετάδοσης
|
550μ-20χλμ.
|
|
Διάστημα κύματος
|
1310nm/1550nm
|
|
Βίντεο
|
|
Διασύνδεση βίντεο
|
BNC
|
|
Βίντεο παρεμπόδιση εισόδου/εξόδου
|
75Ω
|
|
Η τάση εισόδου/εξόδου βίντεο
|
Τυπικό: 1 Vpp, Ελάχιστο 0,5Vpp, μέγιστο 1,5Vpp
|
|
Ταχύτητα βίντεο
|
Μέγιστο 3,2Gb/s
|
|
Διαφορετικό κέρδος (10%Επικεφαλής90% APL)
|
< 1%
|
|
Πρότυπο SDI βίντεο
|
270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI)
|
|
SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI)
|
|
Πληροφορίες
|
|
Φυσική διεπαφή
|
Βιομηχανικός τερματικός σταθμός με βίδες
|
|
Τύπος δεδομένων
|
RS422/RS485 Αντίστροφη πορεία
|
|
Υποστήριξη συχνότητας/τιμής
|
Μέγιστο 115200bps για RS422
Μέγιστο 57600bps για RS485
|
|
ΒΑ
|
< 10 ̇9
|
|
Ηλεκτρική
|
|
Διορθωτής ισχύος
|
DC 5~ 25V
|
|
Κατανάλωση ενέργειας
|
<5W
|
|
Δείκτης LED
|
|
Σημείωση:
|
Ηλεκτρική τροφοδοσία
|
|
DAT
|
Πληροφορίες
|
|
Μηχανικές
|
|
Μέγεθος (LxWxH)
|
120 x105 x28 χμ
|
|
WΟκτώ
|
0.43KG/τμήμα
|
|
Κουκούπι
|
Αλουμινένια θήκη
|
|
Επιλογές τοποθέτησης
|
Εγκαταστάσεις τοίχου
|
|
Περιβαλλοντική
|
|
Εργασία Θερμοκρασία
|
-20°C+70°C
|
|
Θέρμανση αποθήκευσης
|
-40°C+80°C
|
|
Εργασία Η υγρασία
|
0~95%
|
|
ΜΤΠΔ
|
≥100000 ώρες
|
Πληροφορίες παραγγελίας μετατροπέα 3G/HD-SDI σε ίνες
|
Σχήμα
|
Περιγραφή
|
|
LNK-HD-110-20
|
HD-SDI σε μετατροπέα ινών με RS422 αντίστροφα δεδομένα και βήμα έξω, SMF,FC Σύνδεσμος ινών20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζεύγη
|
|
LNK-3G-110-20
|
3G- ΣΔΙ σε μετατροπέα ινών με RS422 αντίστροφα δεδομένα και βήμα έξω, SMF,FC Σύνδεσμος ινών20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζεύγη
|

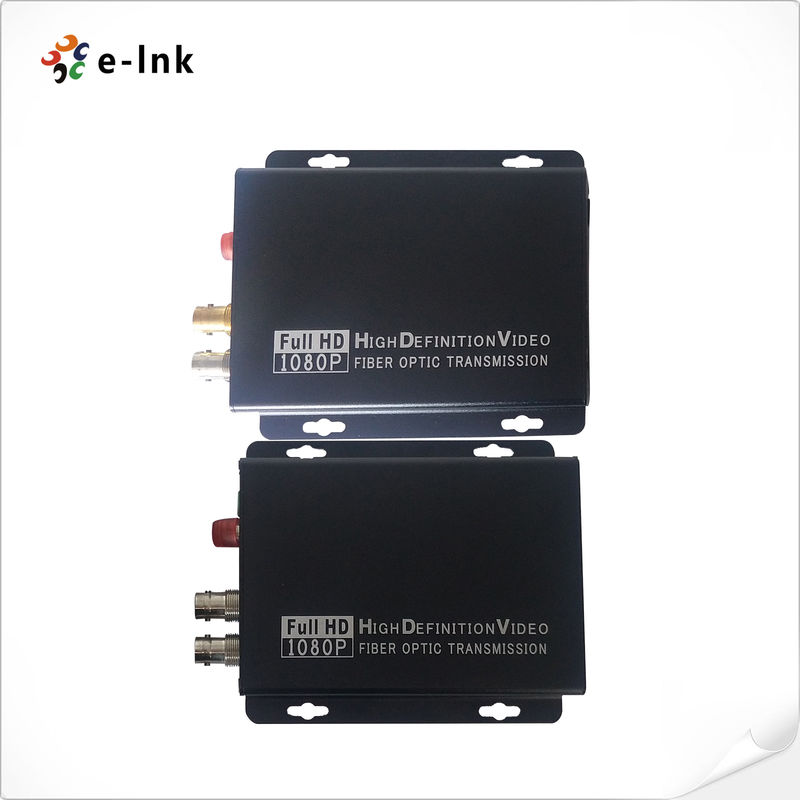

3G/HD-SDI σε μετατροπέα ινών Εικόνα
