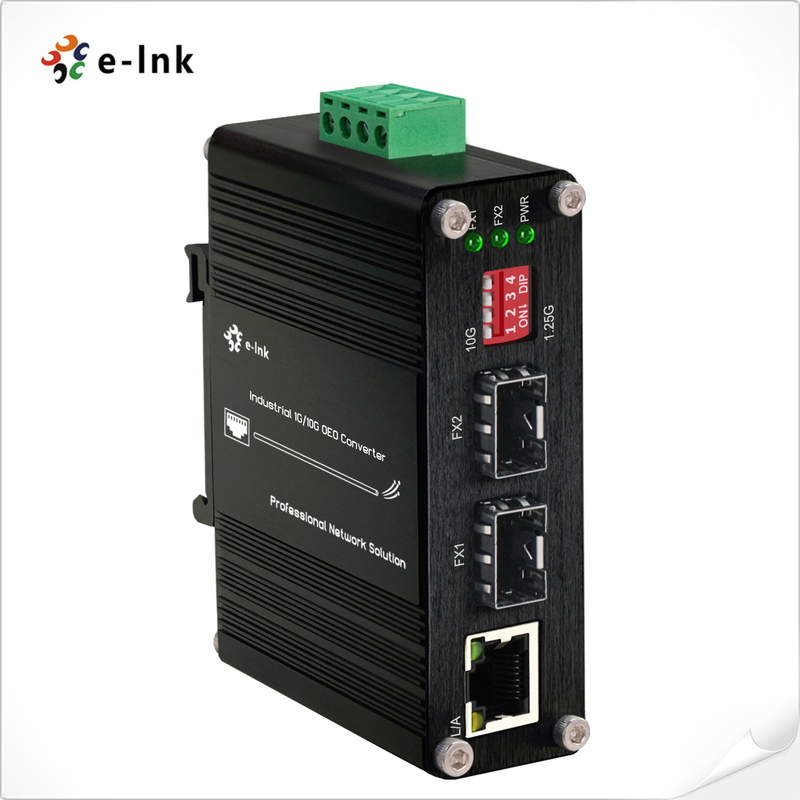

Βιομηχανικός Μετατροπέας OEO 10G SFP+ σε SFP+ (Επαναλήπτης 3R) με Μέσα 1G Ethernet

Βιομηχανικός Μετατροπέας OEO 1G/10G SFP+ σε SFP+ (Επαναλήπτης 3R) με 1G Λειτουργία Μετατροπέα Μέσων Ethernet

Επισκόπηση Προϊόντος:

Η σειρά ETH-IMC2402-OEO είναι ένας βιομηχανικού βαθμού μετατροπέας Οπτικο-Ηλεκτρικού-Οπτικού (OEO) 1G/10G SFP+ σε SFP+ σχεδιασμένος για επέκταση δικτύου υψηλής ταχύτητας και μετατροπή μέσων σε απαιτητικά περιβάλλοντα. Αυτή η ευέλικτη συσκευή λειτουργεί τόσο ως επαναλήπτης ινών 3R (Reamplify, Reshape, Retime) για μετάδοση 10Gbps μεγάλων αποστάσεων όσο και ως μετατροπέας μέσων Ethernet 1G, διασφαλίζοντας την ακεραιότητα του σήματος σε εκτεταμένα τμήματα δικτύου.

Υποστηρίζοντας πολλαπλά πρωτόκολλα, συμπεριλαμβανομένων των SDH/SONET STM-64/OC-192, 10G Fiber Channel και 10G Ethernet, αυτός ο μετατροπέας είναι ιδανικός για εφαρμογές κορμού δικτύου σε υποδομές SAN, LAN και MAN. Διαθέτει ευέλικτη μετατροπή οπτικού μήκους κύματος (1310nm/1550nm/CWDM/DWDM) και λειτουργικότητα loop-back, καθιστώντας το κατάλληλο για δωμάτια τηλεπικοινωνιών, κέντρα δεδομένων και εργαστήρια Έρευνας και Ανάπτυξης.

Με ένα ευρύ φάσμα θερμοκρασίας λειτουργίας από -40°C έως 80°C και στιβαρό βιομηχανικό σχεδιασμό, αυτός ο μετατροπέας επεκτείνει αξιόπιστα τις συνδέσεις οπτικών ινών έως και 120km, παρέχοντας παράλληλα απρόσκοπτη μετατροπή μεταξύ διεπαφών ινών και χαλκού. Οι προηγμένες δυνατότητες αναγέννησης σήματος εξασφαλίζουν βέλτιστη απόδοση σε σκληρές περιβαλλοντικές συνθήκες, καθιστώντας το μια απαραίτητη λύση για σύγχρονες αναπτύξεις υποδομών δικτύων υψηλής ταχύτητας.

Χαρακτηριστικά Προϊόντος:

✅ Προηγμένη Αναγέννηση Σήματος 3R: Διαθέτει τεχνολογία Reamplify, Reshape και Retiming (3R) για να εξασφαλίσει την ακεραιότητα του σήματος και να ελαχιστοποιήσει την απώλεια δεδομένων σε εκτεταμένες αποστάσεις μετάδοσης.

✅ Διαφανής Μεταφορά Χαμηλής Καθυστέρησης: Παρέχει διαφανή μετατροπή πρωτοκόλλου με πολύ μικρή καθυστέρηση, ιδανική για εφαρμογές σε πραγματικό χρόνο και δίκτυα δεδομένων υψηλής ταχύτητας.

✅ Σχεδιασμός SFP+ με δυνατότητα Hot-Pluggable: Υποστηρίζει μονάδες SFP+ με δυνατότητα εναλλαγής εν κινήσει με ολοκληρωμένες ενδείξεις LED κατάστασης για εύκολη εγκατάσταση και παρακολούθηση σε πραγματικό χρόνο.

✅ Ευέλικτη Υποστήριξη Μήκους Κύματος: Συμβατό με τα μήκη κύματος DWDM/CWDM που συνταγογραφούνται από την ITU-T και διαθέτει Digital Diagnostic Monitoring (DDM) για ακριβή διαχείριση ινών.

✅ Προηγμένη Δοκιμή Δικτύου: Υποστηρίζει λειτουργικότητα Loop-back και μετάδοση Jumbo Frame για αποτελεσματική διάγνωση δικτύου και βελτιστοποιημένη απόδοση δεδομένων.

✅ Ευελιξία Ίνας Διπλής Ταχύτητας: Ο διακόπτης DIP επιτρέπει την απρόσκοπτη εναλλαγή μεταξύ ρυθμών δεδομένων ινών 1,25G και 10G, παρέχοντας ευέλικτες επιλογές ανάπτυξης.

✅ Μετατροπή Μέσων Πολλαπλών Λειτουργιών: Λειτουργεί τόσο ως μετατροπέας OEO 10G όσο και ως μετατροπέας μέσων Ethernet 1G, υποστηρίζοντας μετατροπή χαλκού σε ίνα και ίνας σε ίνα.

✅ Στιβαρός Βιομηχανικός Σχεδιασμός: Το περίβλημα αλουμινίου με βαθμολογία IP40 εξασφαλίζει αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα με ανώτερη προστασία EMI.

✅ Ευέλικτες Επιλογές Εγκατάστασης: Υποστηρίζει εγκατάσταση DIN-rail και επιτοίχια εγκατάσταση για εύκολη ανάπτυξη σε βιομηχανικά ντουλάπια και περιβάλλοντα με περιορισμένο χώρο.

✅ Εκτεταμένη Λειτουργία Θερμοκρασίας: Διατηρεί σταθερή απόδοση σε εύρος θερμοκρασίας -40°C έως 80°C, κατάλληλο για εφαρμογές ακραίων περιβαλλόντων.

Σενάρια Εφαρμογής

• Δίκτυα κορμού τηλεπικοινωνιών: Παρέχει αναγέννηση σήματος 10G και μετατροπή μήκους κύματος για δίκτυα SDH/SONET STM-64/OC-192 σε δίκτυα μητροπολιτικής περιοχής (MAN) και δίκτυα ευρείας περιοχής (WAN) με λειτουργικότητα 3R που εξασφαλίζει την ακεραιότητα του σήματος.

• Διασυνδεσιμότητα Κέντρων Δεδομένων: Επιτρέπει συνδέσεις ινών μεγάλων αποστάσεων μεταξύ κέντρων δεδομένων χρησιμοποιώντας μήκη κύματος DWDM/CWDM, υποστηρίζοντας jumbo frames και μετάδοση χαμηλής καθυστέρησης για δίκτυα αποθήκευσης (SAN) και φάρμες διακομιστών.

• Βιομηχανικοί κορμοί αυτοματισμού: Επεκτείνει δίκτυα βιομηχανικού Ethernet 10G σε εγκαταστάσεις παραγωγής με προστασία IP40 και λειτουργία ευρείας θερμοκρασίας (-40°C έως 80°C) για συνδεσιμότητα σε σκληρά περιβάλλοντα.

• Παρακολούθηση και δοκιμή δικτύου ινών: Χρησιμοποιεί λειτουργικότητα loop-back και υποστήριξη DDM για διαγνωστικά δικτύου και παρακολούθηση απόδοσης σε δωμάτια τηλεπικοινωνιών και υποδομές φορέων.

• Συστήματα μετάδοσης μεγάλων αποστάσεων: Διευκολύνει την αναγέννηση οπτικού σήματος για αποστάσεις έως και 120km σε δίκτυα πανεπιστημιουπόλεων, έξυπνα συστήματα μεταφορών και επικοινωνίες κοινής ωφέλειας με διαφανή μετατροπή πρωτοκόλλου.

• Μετανάστευση υβριδικού δικτύου: Λειτουργεί ως μετατροπέας μέσων διπλής ταχύτητας μεταξύ δικτύων χαλκού Ethernet 1G και ινών 10G, υποστηρίζοντας απρόσκοπτες αναβαθμίσεις δικτύου και ετερογενή ενσωμάτωση δικτύου.

• Υποδομή κινητού δικτύου: Υποστηρίζει συνδέσεις 5G front-haul και backhaul με ευελιξία SFP+ με δυνατότητα εναλλαγής εν κινήσει και ακριβή συγχρονισμό χρονισμού για αναπτύξεις κυψελοειδών δικτύων.

Τεχνικοί Δείκτες

Δεδομένα απόδοσης	Τεχνικοί Δείκτες
Λειτουργία εξοπλισμού	Επαναλήπτης 3R
Ταχύτητα μετάδοσης	10G: 8,5 Gb/s-11,7 Gb/s
Πρωτόκολλα	8,5G Fiber Channel SONET OC-192, SDH STM-64 (9,95 Gbps) 10G WAN (10 Gbps) 10G LAN (10,31 Gbps) OTN OTU-2 (G.709) (10,70 Gbps) 10G LAN με κωδικοποίηση FEC 255/237 (11,09 Gbps) 10G Fiber Channel (11,32 Gbps) 10G POS
Τύπος διασύνδεσης	SFP+ σε SFP+
Απόσταση μετάδοσης	Μονάδα SFP+: έως 80km
Μέγιστο πακέτο Ρυθμός προώθησης	14.880.950/S
Θερμοκρασία λειτουργίας	-40°C έως 80°C (-40°F έως 176°F)
Θερμοκρασία αποθήκευσης	-40°C έως 85°C (-40°F έως 185°F)
Σχετική υγρασία	5% έως 95% μη συμπυκνωμένη
MTBF	> 200.000 ώρες
Ethernet Προδιαγραφές Μετατροπέα Μέσων
Πρότυπα	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Έλεγχος ροής Full-duplex
Λειτουργία εργασίας	10/100/1000BASE-T σε 1000BASE-SX/LX
Τύπος θύρας	SFP σε RJ45
Καλώδια δικτύου	Twisted-pair 10BASE-T: 2-ζεύγος UTP Cat. 3,4,5, έως 100m 100BASE-TX: 2-ζεύγος UTP Cat. 5, έως 100m 1000BASE-T: 4-ζεύγος STP Cat 5 έως 100m Οπτικό καλώδιο 1000BASE-SX: 50/125μm ή 62,5/125μm καλώδιο ινών πολλαπλών τρόπων, έως 220/550m/2km. 1000BASE-LX: 9/125μm καλώδιο μονής λειτουργίας, παρέχοντας μεγάλη απόσταση για 10/20/40/80/120km (διαφέρει ανάλογα με τη μονάδα SFP)
Ηλεκτρικά και Μηχανικά
Ισχύς εισόδου	12~48VDC, Redundant Power (6-pin Terminal Block)
Κατανάλωση ρεύματος	8W Max
Προστασία
Υπερφόρτωση εισόδου ρεύματος	Αυτόματη επαναφορά
Αντίστροφη πολικότητα	Παρών
DIP Switch
Λειτουργία διακόπτη DIP 4 ψηφίων	DIP	Λειτουργία	Ρυθμίσεις
	SW 1	1,25G/10G	ON - 1,25~8,5G	OFF - 10,3G ή 14,025G
	SW 2	Δεσμευμένο	ON - Δεσμευμένο	OFF - Δεσμευμένο
	SW 3	Δεσμευμένο	ON - Δεσμευμένο	OFF - Δεσμευμένο
	SW 4	Δεσμευμένο	ON - Δεσμευμένο	OFF - Δεσμευμένο
Ενδείξεις LED:
PWR	Κατάσταση λειτουργίας
FX1	Θύρα SFP-1
FX2	Θύρα SFP-2
L/A	TP LINK/ACT
Διαστάσεις (ΠxΒxΥ)	95 x 70 x 30 mm
Βάρος	0,25Kg
Περίβλημα	Θήκη αλουμινίου
Επιλογές τοποθέτησης:	Στήριγμα DIN-Rail
Εγκρίσεις κανονισμών
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Πληροφορίες παραγγελίας

Εφαρμογή I: Μετατροπέας OEO 1G/10G (Επαναλήπτης 3R)

Εφαρμογή II: λειτουργία εξοπλισμού Ethernet 1 Gbps ίνας σε χαλκό ως μετατροπέας μέσων ίνας σε χαλκό
