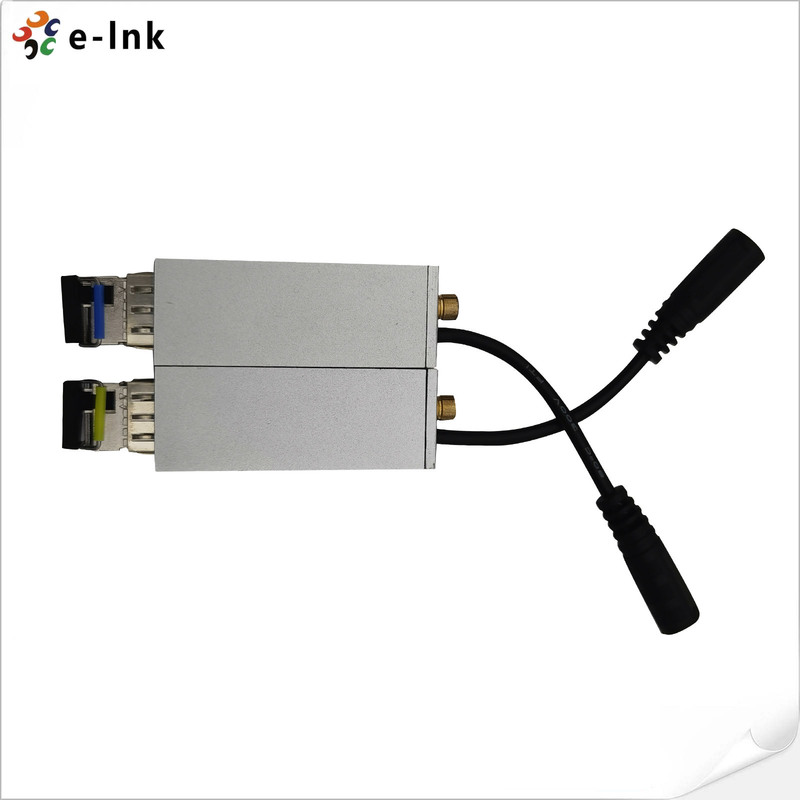

SMB 3G-SDI Micro Extender 120km Αυτοαισθητοποίηση CWDM 18Ch SMPTE/DVB-ASI

Name: SMB 3G-SDI Micro Extender 120km Αυτοαισθητοποίηση CWDM 18Ch SMPTE/DVB-ASI
Brand: E-link China Technology Co.,LTD
SKU: Σειρά LNK-M3G-SMB1V-20
Price: 197.00 USD
Availability: InStock

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: ΚΙΝΑ

Μάρκα: E-link

Πιστοποίηση: ISO9001, CE, ROHS, FCC

Αριθμό μοντέλου: Σειρά LNK-M3G-SMB1V-20

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1 ζευγάρι

Τιμή: $25-369

Συσκευασία λεπτομέρειες: Τυπικό πακέτο διευρυτήρων ινών

Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες

Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς: 10000Pairs/Month

Βρείτε την καλύτερη τιμή

Επικοινωνήστε τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                      SMB 3G-SDI fiber extender, SDI fiber converter with CWDM, 3G-SDI extender 120km range


Πρότυπο σήματος:	SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)	HD-SDI Τρέμουλο:	<0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz
Επενδύσεις:	Απλή LC, 3,125Gbps. ≤ 120km απόσταση μετάδοσης	Μήκος κύματος CWDM:	1270~1610nm, 20nm πλέγμα σύμφωνα με το ITU-T
Θερμοκρασία αποθήκευσης:	-40 ℃～+80 ℃	Διαστάσεις (LXWXH):	58 x 21 x 20 mm

Πρότυπο σήματος:	SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
HD-SDI Τρέμουλο:	<0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz
Επενδύσεις:	Απλή LC, 3,125Gbps. ≤ 120km απόσταση μετάδοσης
Μήκος κύματος CWDM:	1270~1610nm, 20nm πλέγμα σύμφωνα με το ITU-T
Θερμοκρασία αποθήκευσης:	-40 ℃～+80 ℃
Διαστάσεις (LXWXH):	58 x 21 x 20 mm

Περιγραφή

SMB 3G-SDI Micro Extender 120km Αυτοαισθητοποίηση CWDM 18Ch SMPTE/DVB-ASI

SMB 3G-SDI Micro Extender 120km Αυτοαισθητοποίηση CWDM 18Ch SMPTE/DVB-ASI

Σύνοψη

Η σειρά LNK-M3G-SMB1V-20 αντιπροσωπεύει μια προηγμένη λύση μετάδοσης οπτικών ινών μικρού μεγέθους που έχει σχεδιαστεί για περιορισμένο χώρο και επαγγελματικά περιβάλλοντα βίντεο.Αυτό το συμπαγές εκτενιστή παρέχει ισχυρή μετάδοση 3G-SDI, HD-SDI και SD-SDI ψηφιακά σήματα βίντεο υψηλής ευκρίνειας, μαζί με δυνατότητα ροής DVB-ASI, είτε μέσω υποδομής ενιαίου ή πολυμέσου ινών.

Υποστήριξη ολοκληρωμένων βιομηχανικών προτύπων, συμπεριλαμβανομένων των SMPTE 424M, 259M, 297M, 310M και 305M (SDTI),Αυτό το μικρο-επεκτατικό εξασφαλίζει πλήρη συμβατότητα με τον υπάρχοντα εξοπλισμό μετάδοσης και τις ροές εργασίας παραγωγήςΤο σύστημα ενσωματώνει εξελιγμένη ψηφιακή τεχνολογία μετάδοσης οπτικών ινών που εξαλείφει την ανάγκη χειροκίνητης ρύθμισης.που επιτρέπει την πραγματική λειτουργία plug-and-play με απλουστευμένες διαδικασίες εγκατάστασης.

Σχεδιασμένο με γνώμονα την ενεργειακή απόδοση, ο διευρυτής λειτουργεί με μία μονάδα τροφοδοσίας 5V με βελτιστοποιημένη χαμηλή κατανάλωση ενέργειας.καθιστώντας το ιδανικό για φορητές εγκαταστάσεις παραγωγής και εγκαταστάσεις με ενεργειακή επίγνωσηΟ συμπαγής συντελεστής διαμόρφωσης επιτρέπει ευέλικτη ανάπτυξη σε φορτηγά εκπομπής, συστήματα fly-pack και ράφια εξοπλισμού με περιορισμένο χώρο όπου ο φυσικός χώρος είναι υψηλός.

Αυτός ο μικροεκτεταστής είναι ιδιαίτερα κατάλληλος για ηλεκτρονική συλλογή ειδήσεων, παραγωγή ζωντανών εκδηλώσεων και εφαρμογές κινητής μετάδοσης όπου η αξιοπιστία, το συμπαγές μέγεθος,και η ευκολία λειτουργίας είναι απαραίτητεςΗ ανθεκτική κατασκευή εξασφαλίζει σταθερή απόδοση σε απαιτητικές συνθήκες πεδίου, διατηρώντας την ποιότητα σήματος εκπομπής σε όλες τις υποστηριζόμενες μορφές βίντεο.

Χαρακτηριστικά

Ευφυής αναγνώριση σημάτων
- Χαρακτηριστικάτεχνολογία αυτόματης ανίχνευσης σήματοςπου προσδιορίζειΤύποι 3G-SDI/HD-SDI/SD-SDIχωρίς χειροκίνητη ρύθμιση, που επιτρέπειλειτουργία plug-and-play
Διευρυμένη ικανότητα μετάδοσης
- Υποστήριξημεταφορά υπερυψωμένης απόστασηςέως και120 χιλιόμετραχρησιμοποιώνταςτεχνολογία CWDM, επιτρέποντας16-18 κανάλιαΤελειώσαμε.υποδομή ενιαίας ινών
Συνολική συμμόρφωση με τα πρότυπα
- Πιστοποιημένο γιαDVB-ASI (EN50083-9)συμβατότητα με πλήρηΥποστήριξη προτύπων SMPTEΣυμπεριλαμβανομένων424M, 292M, 259M, 297M, 310M, 305M και 344M
Προχωρημένο σχεδιασμό PCB
- Χρησιμοποιείπολυεπίπεδης αρχιτεκτονική PCBμεπεριβαλλοντικά φιλικά υλικά χωρίς μόλυβδο, διασφαλίζονταςακεραιότητα σήματοςκαιμηχανική αξιοπιστία
Ενστικτώδης παρακολούθηση της κατάστασης
- Εξοπλισμένα μεπολλαπλών λειτουργιών δείκτες LEDεκτίμησηκατάσταση σύνδεσης ινών,συνθήκες ισχύος, καιλειτουργία συστήματοςγια άμεση διάγνωση
Πολλαπλασιασμός με υψηλή πυκνότητα κύματος
- ΣυμπληρώσειςΟπτική τεχνολογία CWDMπου επιτρέπουνΠολλαπλασιασμός με διαίρεση μήκους κύματοςγιαβελτιστοποίηση εύρους ζώνηςσεεφαρμογές με περιορισμένη χρήση ινών
Στερεά Κατασκευή
- ΧαρακτηριστικάΣυστατικά βιομηχανικής ποιότηταςμεΚατασκευή σύμφωνη με το RoHS, εγγυώνταςμακροπρόθεσμη αξιοπιστίασεαπαιτητικά περιβάλλοντα
Αυτόματη ρύθμιση
- Απασχόλησηέξυπνη επεξεργασία σήματοςότιΑυτοπροσαρμογέςτοδιάφορα πρότυπα SDI, εξάλειψηρυθμίσεις χειροκίνητων διακόπτεςκαισφάλματα διαμόρφωσης

Σενάρια εφαρμογής

Έξω από τη μετάδοση και την κινητή παραγωγή
ΕπιτρέπειΣυστήματα συμπαγούς μύγα-πακέτουγιατηλεοπτική μετάδοση, υποστήριξηπολλαπλής μορφής τροφοδοσίες κάμεραςμεπαρατεταμένη μετάδοση 120 χλμ.γιαζωντανή κάλυψη εκδηλώσεωνκαιηλεκτρονική συλλογή ειδήσεων
Παροχή σήματος μεγάλης απόστασης
Εγκαταστάσειςπρόγραμμα διανομής ζωοτροφώνμεταξύεγκαταστάσεις παραγωγήςκαιτοποθεσίες μεταφοράς, χρησιμοποιώνταςτεχνολογία CWDMγιασυγκέντρωση πολλαπλών καναλιώνΤελειώσαμε.μονοήλια σύνδεσης
Διαστημικά περιορισμένες εγκαταστάσεις ραδιοτηλεόρασης
Ιδανικό γιαεγκαταστάσεις αναβάθμισηςσεπαλαιότερα φορτηγά εκπομπήςκαισυμπαγές ράφους εξοπλισμού, παρέχονταςεπέκταση σήματος με ευέλικτη μορφήμεελάχιστες απαιτήσεις χώρου
Υπηρεσίες τηλεπικοινωνιών με βίντεο
ΥποστήριξηΜεταφορά βίντεο σε επίπεδο φορέαγιαΕπικεφαλίδες IPTVκαισυστήματα βίντεο κατόπιν ζήτησης, διατήρησηΣυμμόρφωση SMPTE/DVB-ASIαπό την άλλη πλευράμητροπολιτικά δίκτυα οπτικών ινών
Συστήματα εκπομπής έκτακτης ανάγκης
Επιτρέπειδίκτυα βίντεο ταχείας ανάπτυξηςγιαΑνάκαμψη μετά από καταστροφήκαιπροσωρινή μετάδοση, με θέμαικανότητα αυτοδιάγνωσηςγιααπλουστευμένη λειτουργία πεδίου
Παραγωγή εκδηλώσεων σε πολλαπλά μέρη
Εγκαταστάσειςδιανεμημένες ροές εργασίας παραγωγήςαπό την άλλη πλευράσυγκροτήματα σταδίωνκαισυγκεντρωτικά κέντρα, παρέχονταςδιαφανής μετάδοσης σε μορφήγιαυβριδικά περιβάλλοντα SDI
Κυβερνητικές και αμυντικές επικοινωνίες
Υποστήριξηασφαλή μετάδοση βίντεογιακινητά κέντρα εντολής, διασφαλίζονταςαξιοπιστία του σήματοςΜέσαανθεκτικό σχεδιασμό PCBκαιεκτεταμένη λειτουργία θερμοκρασίας

Τεχνικοί δείκτες

Εισαγωγή SDI
Πρότυπο βίντεο	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Πρότυπο σήματος	SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)
Απόφαση	10 Μπιτ
Επίπεδο σήματος	< 80mVp-p
Αντίσταση	75Ω
Συνδετήρας	ΜΜΕ
SΈκδοση DI
Επίπεδο σήματος	800mVp-p±10%
Χρόνος άνοδος/αποσύνθεσης	< 0,8ns
HD-SDI Jitter	< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz
Επικεφαλής SDI	< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz
Αντίσταση	75Ω
Συνδετήρας	ΜΜΕ
Οπτική διεπαφή
Επενδύσεις	Απλή LC, 3,125Gbps. ≤ 120km απόσταση μετάδοσης
Πρότυπο μήκος κύματος SM	1310nm, 1550nm
μήκος κύματος CWDM	1270~1610nm, 20nm πλέγμα σύμφωνα με το ITU-T
Πεδίο θερμοκρασίας	0 ~ 70 ̊C
Ηλεκτρική
Δύναμη	5VDC, 1A
Κατανάλωση	< 5W
Δείκτης LED
FLT	Κατάσταση σύνδεσης ινών (Απευθυντής)
FLR	Κατάσταση σύνδεσης ινών (Παραλήπτης)
ΠΡΑ	Κατάσταση ισχύος
Μηχανικές
Μέγεθος (LxWxH)	58 x 21 x 20 mm
Βάρος	100 g/ ζευγάρι
Κουκούπι	Αλουμινένια θήκη
Επιλογές τοποθέτησης	Δισκολόπι
Περιβαλλοντική
Θερμοκρασία λειτουργίας	-20°C+70°C
Θέρμανση αποθήκευσης	-40°C+80°C
Εργασιακή υγρασία	0~95%
ΜΤΠΔ	≥100000 ώρες

Πληροφορίες παραγγελίας

Σχήμα	Περιγραφή
Επικεφαλής του Τμήματος Ασφάλειας	SMB 3G/HD/SD-SDI Οπτικό Μικροεπέκταση, 1310/1550nm, Simplex LC, Ενιαία λειτουργία, 20KM συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια

Εφαρμογή

SMB 3G-SDI Micro Extender 120km Αυτοαισθητοποίηση CWDM 18Ch SMPTE/DVB-ASI 0
