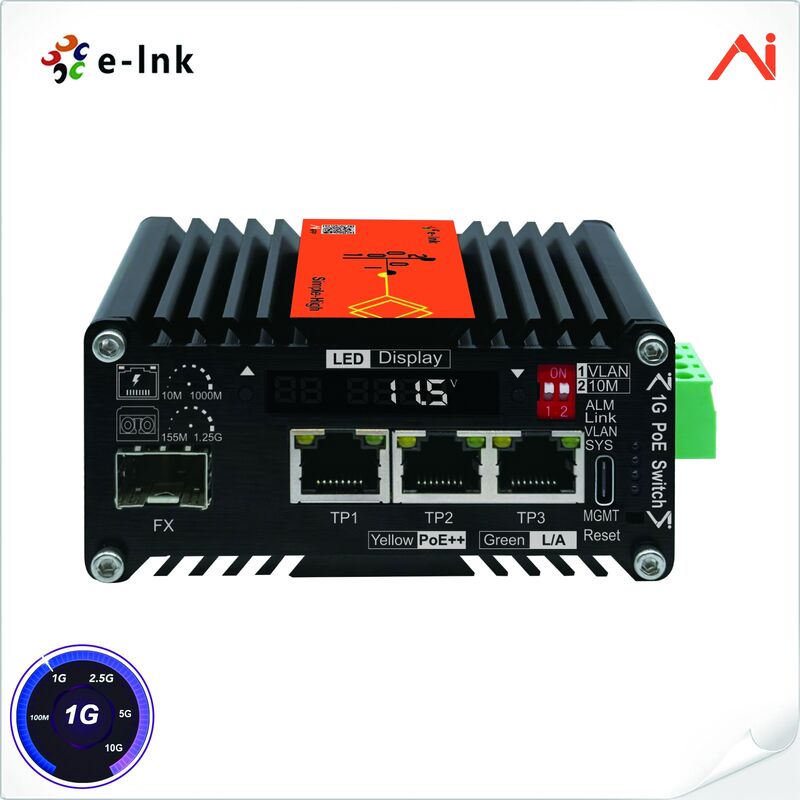

3 θύρες 10/100/1000BASE-T IEEE802.3bt PoE++ 90W σε 1 θύρα 100/1000BASE-X Μίνι Industrial AI Smart Managed PoE++ Ethernet Switch με ενισχυτή τάσης

Βιομηχανική νοητική νοημοσύνη με έξυπνη διαχείριση PoE++ Διακόπτης με ενισχυτή τάσης για ηλιακό σύστημα

Τρόπος πρόσβασης

1x100/1000BASE-X SFP έως3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt

Ethernet

Προδιαγραφές

Συμμόρφωση με τα πρότυπα IEEE 802.3 Ethernet

IEEE 802.3u γρήγορο Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3x Πλήρης διπλής ρύθμιση ροής

Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3az

Τύπος επεξεργασίας

Αποθήκευση και διαβίβαση

Ποσοστό διήθησης προόδου

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Μνήμη μπουφέρα πακέτων

1 Mbit

Μέγιστο μήκος πακέτου

9K bytes

Δυνατότητα εναλλαγής

10Gbps/μη αποκλεισμός

PC (υποστήριξη MacOS, Windows)

Διακομιστής MacOS:

Microsoft Edge 89+ (ημερομηνία κυκλοφορίας: 2021-03-04 ή μεταγενέστερη έκδοση)

Google Chrome 89+ (Ημερομηνία κυκλοφορίας: 2021-03-02 ή νεότερη έκδοση)

Opera 75+ (Ημερομηνία κυκλοφορίας: 2021-03-24 ή μεταγενέστερη έκδοση)

Διακομιστής Windows:

Microsoft Edge 89+ (ημερομηνία κυκλοφορίας: 2021-03-04 ή μεταγενέστερη έκδοση)

Google Chrome 89+ (Ημερομηνία κυκλοφορίας: 2021-03-02 ή νεότερη έκδοση)

Opera 75+ (Ημερομηνία κυκλοφορίας: 2021-03-24 ή μεταγενέστερη έκδοση)

Εφαρμογή για κινητά (Υποστήριξη Android,Δεν υποστηρίζεται iOS)

Η εφαρμογή για κινητά τηλέφωνα (Android)

Υποστηρίζει όλα τα κινητά τηλέφωνα Android και τα Android Tablet

Η εφαρμογή για κινητά iPhone (iOS)

Δεν υποστηρίζεται iPhone ή iPad

Λειτουργίες έξυπνης διαχείρισης με τεχνητή νοημοσύνη

Κατάσταση του Συμβουλίου Υπηρεσιών

Θερμοκρασία

Τετάρτη

Τρέχων

Κατάσταση θύρας RJ45

Κατάσταση σύνδεσης

Ποσοστό

Επικοινωνίες VLAN

Τετάρτη

Καταναλώσεις ισχύος PSE

Καθορισμός πινών ισχύος

Κατάσταση λιμένα SFP

Κατάσταση σύνδεσης

ΠΡ/ΣΝ

Δύναμη TX

Δύναμη RX

Όλες οι πληροφορίες DDM

Διακόπτης DIP

DIP1

Επικοινωνίες VLAN

DIP2

10M

Προειδοποιητικό για τις θύρες ινών

Υποστήριξη

Προγραμματισμένη επαναφορά

Υποστήριξη

Προγραμματισμένη ισχύς PoE

Υποστήριξη

ΔιασύνδεσηΠορτ

Πύλη Ethernet

3-Πορτ 10/100/1000BASE-T Ethernet RJ45 διεπαφή Αυτοδιαπραγμάτευση, αυτόματη MDI/MDI-X

3-Πort 10/100/1000BASE-T Υποστήριξη IEEE802.3af/at/bt

Καλώδιο: κατηγορία 5ε ή ανώτερη.

Απόσταση: ≤ 100 μέτρα με ταχύτητα δεδομένων 1000M,≤ 250 μέτρα με ταχύτητα δεδομένων 10M

Λιμάνι SFP

1-Λιμάνι100/1000BASE-X SFP (Αναστροφικά συμβατό με 100BASE-X και 1000BASE-X και πομπούς) (αυτόματη ανίχνευση)

Καλώδιο:

Πολυδιάστατο: καλώδιο οπτικών ινών 50/125um ή 62,5/125um, απόσταση: 550m/2km.

Μονάδα λειτουργίας: καλώδιο οπτικών ινών 9/125um, απόσταση: 20/40/80/100/120/160/200km

PoE (Δύναμη μέσω Ethernet)

Τύπος

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W)

Ηλεκτρική ισχύς PoE

90 Μεγαλύτερη ισχύς.

Καθορισμός πινών ισχύος

Τελικό διάστημα + Μεσαίο διάστημα: 1/2(+), 3/6(-);4/5(+),7/8(-)

Προϋπολογισμός PoE

Μέχρι90- προϋπολογισμός PoE σε watt (9-54VDC)

Τύπος τροφοδοσίας PoE

IEEE 802.3af/at/bt (Εάν χρειάζεστε παθητική PoE, παρακαλούμε επικοινωνήστε με την εξυπηρέτηση πελατών)

Τρόπος PoE

Συμβατό με:Τρόπος A και Τρόπος B.

Ενισχυτής τάσης

Συνεχή 9-12V είσοδος

Έξοδος PoE 48V,      μέγιστο 60W

Συνεχή 19-24V εισροή

Έξοδος PoE 48V,      μέγιστο 120W

Συνεχή 24-36V είσοδος

Έξοδος PoE 48V,      μέγιστο 120W

Εισφορά DC 48-54V

Έξοδος PoE 48V,      μέγιστο 240W

Ηλεκτρική και Μηχανική

Δύναμη εισόδου

9~54V DC, τετραπινικό τερματικό μπλοκ

Κατανάλωση ενέργειας

5W Max. (όταν δεν χρησιμοποιείται PoE)

Μέγεθος (W x D x H)

98 x 67 x 46 mm

Βάρος

300 γραμμάρια

Κουκούπι

Αλουμινένια θήκη

Επιλογές τοποθέτησης

DIN-Rail

Δείκτες LED

ΣΥΣ

Πράσινο φως LED που αναβοσβήνει: λειτουργεί κανονικά

Επικοινωνίες VLAN

Πράσινο στερεό:Επικοινωνίες VLAN Πάνω

Πράσινο στερεόΑκύρωση:Επικοινωνίες VLAN Ακύρωση.

Σύνδεσμος

Πράσινο LED Solid On: Εγκατάσταση σύνδεσης θύρας SFP

Πράσινο φως LED που αναβοσβήνει: Διαβίβαση δεδομένων

Πράσινο LED απενεργοποιημένο: Λύση θύρας SFP

ΑΛΜ

Κόκκινο LED Solid On: Λαμβανόμενη οπτική ισχύς κάτω από το όριο

Κόκκινο φως LED εκτός λειτουργίας: Η δέουσα οπτική ισχύς είναι κανονική

ΤΠ1-3 Λος Άντζελες

Πράσινο LED Solid On: σύνδεση θύρας Ethernet

Πράσινο LED Slow Blink: Ταχύτητα σύνδεσης θύρας Ethernet είναι 10M/100M/1000M

Πράσινο LED απενεργοποιημένο: Λύση θύρας Ethernet

ΤΠ1-3 Επενδύσεις

Κίτρινο LED Solid On: Συνδεδεμένο PD

Κίτρινο φως LED εκτός: Δεν συνδέεται το PD

Περιβαλλοντική

Θέρμανση λειτουργίας

-40°C έως 75°C (-40°F έως 167°F)

Θέρμανση αποθήκευσης

-40°C έως 85°C (-40°F έως 185°F)

Σχετική υγρασία

5% έως 95% μη συμπυκνωτικό

ΜΤΠΔ

> 200 000 ώρες

Κανονιστικές εγκρίσεις

ISO9001, CE, FCC Μέρος 15 Τάξη Α, RoHS

ΕΜΕ:

EN55022:2010+AC: 2011, κατηγορία Α

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

ΕΣΜ:

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

IEC 61000-4-5: 2014 (Περίοδος)

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Παράμετροι προτύπων PoE

Πρότυπα PoE

Εισαγωγή ((V)

ρεύμα (Α)

Έκδοση (v)

Δύναμη ((W)

Πιν PoE

Τρόπος

IEEE802.3af/at/bt

α/at/bt

9-12

5

48V

60

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

Τρόπος A&B

α/at/bt

19-24

5

48V

120

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

Τρόπος A&B

α/at/bt

48-54

5

48V

240

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

Τρόπος A&B

Starlink PoE

Γεν2

48-56

2.67

56

150

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

Γεν3

48-56

3.57

56

200

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
