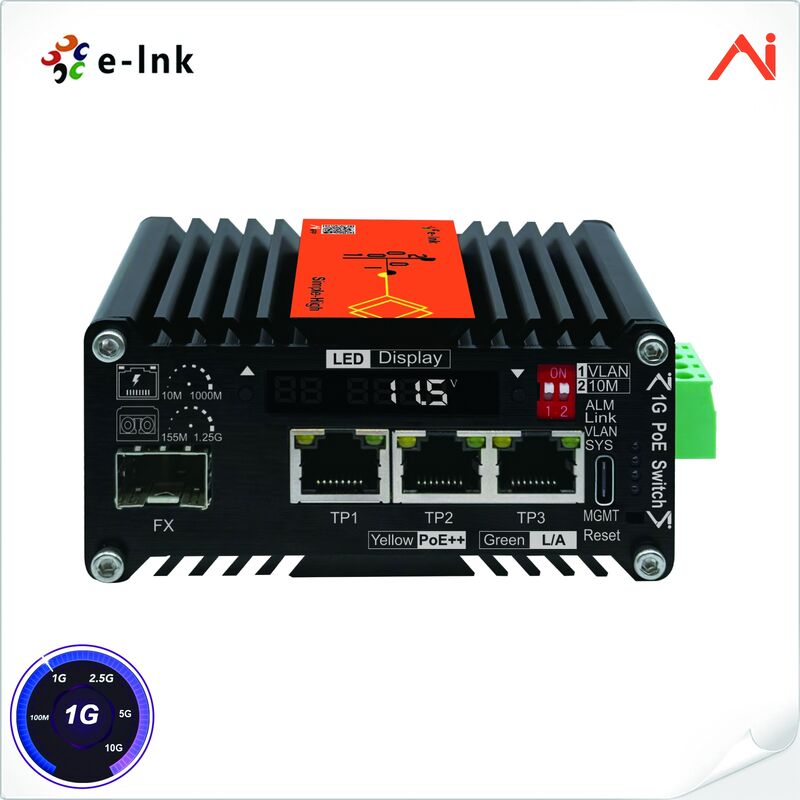

3-Θύρες 10/100/1000Base-T IEEE802.3bt PoE++ 60W σε 1-Θύρα 100/1000BASE-X Μίνι Βιομηχανικός Έξυπνος Διαχειριζόμενος Διακόπτης PoE++ Ethernet με Ενισχυτή Τάσης

Βιομηχανικός Έξυπνος Διαχειριζόμενος PoE+,  Switch με Ενισχυτή Τάσης για Ηλιακά Συστήματα

Λειτουργία Πρόσβασης

1x100/1000BASE-X SFP σε3x10/100/1000BASE-T RJ45 PSE9-12

Ethernet

Πρότυπα

Συμμόρφωση Προτύπων IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3x Έλεγχος Ροής Full-Duplex

IEEE 802.3az Energy Efficient Ethernet (EEE)

Τύπος Επεξεργασίας

Αποθήκευση και Προώθηση

Ρυθμός Προώθησης Φίλτρου

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Μνήμη Buffer Πακέτων

1 Mbit

Μέγιστο Μήκος Πακέτου

9K Bytes

Χωρητικότητα Μεταγωγής

10Gbps/μη μπλοκάρισμα

PC (Υποστήριξη MacOS, Windows)

Περιηγητής MacOS:

Microsoft Edge 89+ (Ημερομηνία κυκλοφορίας: 2021-03-04 ή νεότερη έκδοση)

Google Chrome 89+ (Ημερομηνία κυκλοφορίας: 2021-03-02 ή νεότερη έκδοση)

Opera 75+ (Ημερομηνία κυκλοφορίας: 2021-03-24 ή νεότερη έκδοση)

Περιηγητής Windows:

Microsoft Edge 89+ (Ημερομηνία κυκλοφορίας: 2021-03-04 ή νεότερη έκδοση)

Google Chrome 89+ (Ημερομηνία κυκλοφορίας: 2021-03-02 ή νεότερη έκδοση)

Opera 75+ (Ημερομηνία κυκλοφορίας: 2021-03-24 ή νεότερη έκδοση)

Εφαρμογή για Κινητά (Υποστήριξη Android, Δεν Υποστηρίζεται iOS)

Εφαρμογή για Κινητά Τηλέφωνα (Android)

Υποστηρίζει όλα τα κινητά τηλέφωνα Android και tablet Android

Εφαρμογή για iPhone (iOS)

Δεν Υποστηρίζεται iPhone ή iPad

Λειτουργίες Έξυπνης Διαχείρισης Τεχνητής Νοημοσύνης

Κατάσταση Πίνακα Υπηρεσιών

Θερμοκρασία

Τάση

Ρεύμα

Κατάσταση Θύρας RJ45

Κατάσταση Σύνδεσης

Ρυθμός

Link

Τάση Τροφοδοσίας PSE

Κατανάλωση Ενέργειας PSE

1/2(+), 3/6(-)

Κατάσταση Θύρας SFP

Κατάσταση Σύνδεσης

PN/SN

Ισχύς Εκπομπής

Ισχύς Λήψης

Όλες οι Πληροφορίες DDM

Διακόπτης DIP

DIP1

Link

DIP2

10M

Συναγερμός Θύρας Οπτικής Ίνας

Υποστήριξη

Προγραμματισμένη Επαναφορά

Υποστήριξη

Προγραμματισμένη Τροφοδοσία PoE

Υποστήριξη

ΔιεπαφήΚαλώδιο: Cat 5e ή ανώτερο. Θύρα Ethernet

3

10/100/1000BASE3

10/100/1000BASEIEEE802.3Καλώδιο: Cat 5e ή ανώτερο. Απόσταση: ≤100 μέτρα σε ρυθμό δεδομένων 1000M,

≤250 μέτρα σε ρυθμό 10M

Θύρα SFP1-Θύρα

100/1000BASE-X SFP

(Συμβατό προς τα πίσω με 100BASE-X και 1000BASE-X και πομποδέκτες) (Αυτόματη ανίχνευση)Καλώδιο: Πολλαπλής λειτουργίας: καλώδιο οπτικής ίνας 50/125um ή 62.5/125um, απόσταση: 550m/2km;

Μονής λειτουργίας: καλώδιο οπτικής ίνας 9/125um, απόσταση: 20/40/80/100/120/160/200km

PoE (Power over Ethernet)

Πρότυπο

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W

)

Έξοδος Ισχύος PoE90

watts μέγιστο.

Ανάθεση Pin Τροφοδοσίας End-span + Mid-span:

1/2(+), 3/6(-)

;  4/5(+),7/8(-)Προϋπολογισμός PoEΈως 6

0

-watt προϋπολογισμός PoE (9-54VDC)ModeA&BIEEE 802.3af/at

/bt

(Εάν χρειάζεστε παθητικό PoE, επικοινωνήστε με την εξυπηρέτηση πελατών)Λειτουργία PoE Συμβατό με

Λειτουργία A και Λειτουργία B.

Ενισχυτής ΤάσηςΕίσοδος DC 9-12V

Έξοδος PoE 48V,

μέγιστο 180WΗλεκτρικές και Μηχανικές ΠροδιαγραφέςΈξοδος PoE 48V,

μέγιστο 180WΗλεκτρικές και Μηχανικές ΠροδιαγραφέςΈξοδος PoE 48V,

μέγιστο 180WΗλεκτρικές και Μηχανικές ΠροδιαγραφέςΈξοδος PoE 48V,

μέγιστο 180WΗλεκτρικές και Μηχανικές ΠροδιαγραφέςΙσχύς Εισόδου

9~54V DC

, μπλοκ ακροδεκτών 4 ακίδων

Κατανάλωση Ενέργειας5W Μέγιστο. (Όταν δεν χρησιμοποιείται PoE)

Διαστάσεις (Π x Β x Υ)

98 x 67 x 46 mm

Βάρος

300g

Περίβλημα

Περίβλημα Αλουμινίου

Επιλογές Τοποθέτησης

Ράγα DIN

Περιλαμβάνεται προεπιλεγμένο στήριγμα ράγας DIN.

SYS

Πράσινο LED Αναβοσβήνει: Λειτουργεί κανονικά

VLAN

Πράσινο Σταθερά Αναμμένο

Link

VLANΕνεργόLink Σβηστό:

VLANΑνενεργόLink Πράσινο LED Σταθερά Αναμμένο: Σύνδεση θύρας SFP έχει εγκατασταθεί

Πράσινο LED Αναβοσβήνει: Μετάδοση δεδομένων

Πράσινο LED Σβηστό: Η θύρα SFP δεν έχει σύνδεση

ALM

Κόκκινο LED Σταθερά Αναμμένο: Η ληφθείσα οπτική ισχύς κάτω από το όριο

Κόκκινο LED Σβηστό: Η ληφθείσα οπτική ισχύς κανονική

TP

1

-3PoEΚίτρινο LED Σταθερά Αναμμένο: Συνδεδεμένη PD Πράσινο LED Αργό Αναβόσβημα: Ο ρυθμός σύνδεσης της θύρας Ethernet είναι 10M/100M/1000M

Πράσινο LED Σβηστό: Η θύρα Ethernet δεν έχει σύνδεση

TP

1

-3PoEΚίτρινο LED Σταθερά Αναμμένο: Συνδεδεμένη PD Κίτρινο LED Σβηστό: Δεν έχει συνδεθεί PD

Περιβαλλοντικές Προδιαγραφές

Θερμοκρασία Λειτουργίας

-40°C έως 75°C (-40°F έως 167°F)

Θερμοκρασία Αποθήκευσης

-40°C έως 85°C (-40°F έως 185°F)

Σχετική Υγρασία

5% έως 95% χωρίς συμπύκνωση

MTBF

> 200.000 ώρες

Ρυθμιστικές Εγκρίσεις

ISO9001, CE, FCC Part 15 Class A, RoHS

EMI:

EN55022:2010+AC: 2011, Class A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

 Εφαρμογή Μίνι Βιομηχανικού Έξυπνου Διαχειριζόμενου PoE++ Ethernet Switch με Τεχνητή Νοημοσύνη

Παράμετροι Προτύπων PoE

Είσοδος(V)

Ρεύμα(A)

Έξοδος(V)

Ισχύς(W)

Pin PoE

Λειτουργία

IEEE802.3af/at/bt

af/at/bt

9-12

5

48V

180

1/2(+),3/6(-); 4/5(+),7/8(-)

+

Μοντέλο

Gen2

5

48V

180

1/2(+),3/6(-); 4/5(+),7/8(-)

1/2(+),3/6(-); 4/5(+),7/8(-)ModeA&B

Μοντέλο

Gen2

5

48V

180

1/2(+),3/6(-); 4/5(+),7/8(-)

ModeA&B

Μοντέλο

Gen2

48-56

2.67

56

150

1/2(+),3/6(-); 4/5(+),7/8(-)

Gen3

Μοντέλο

3.57

56

200

1/2(+),3/6(-); 4/5(+),7/8(-)

 Πληροφορίες Παραγγελίας Μίνι Βιομηχανικού Έξυπνου Διαχειριζόμενου PoE++ Ethernet Switch με Τεχνητή Νοημοσύνη
